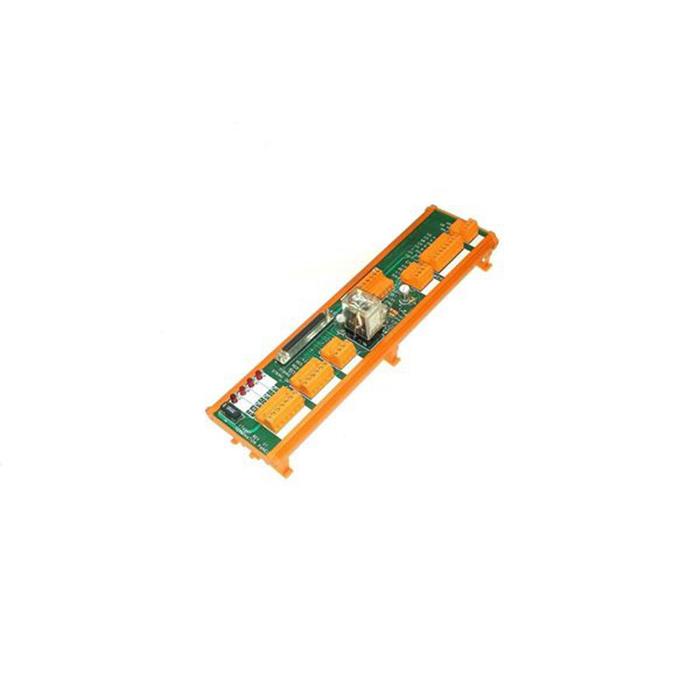

LED menunjukkan status untuk setiap titik I/O. apabila terdapat pengekod, harus ada maklum balas pengekod untuk satu paksi. semua sambungan pemacu dihalakan ke pemacu analog. panel 1746-HT menyediakan sambungan luaran untuk +5, +15, dan +24 V kuasa daripada bekalan kuasa. panel dipasang pada rel DIN dan ia boleh dipasang sehingga 2.1 m (7 kaki) daripada modul kawalan gerakan dengan hanya pemutar skru dan penjalur wayar.
panel penamatan 1746-HT terdiri daripada pemacu dalam pemacu, pengembalian pemacu, dan perisai. panel's pengekod mempunyai saluran A hi/rendah, perisai AB, saluran B hi/low, perisai Z dan saluran Z hi/low. kuasa pengekod mempunyai +5 V nod, return, +15 V nod dan perisai. kuasa keluar panel terdiri daripada +5 V, return, +15 V, -/+ return, -15 V, +24 V, +24 V return dan EGND. ia mempunyai paksi yang boleh linear atau berputar. 1746-HT mempunyai daya pemacu dan ESTOP yang terdiri daripada +24 V, 2 RES. PB, TETAPAN SEMULA, STRING IN/OUT. panel mempunyai I/O FAST yang terdiri daripada FAST IN. 1, +24 V, FAST IN. 2, +24 V, FAST IN. 3, return , Output PANTAS. 1 fungsi.
produk utama allen bradley:
1.slc500:1747/1746 siri
2.mikrologi: siri 1761/1763/1762/1766/1764
3.compactlogix: siri 1769/1768
4. logik kawalan: siri 1756/1794/1760/1788
5. PLC-5:1771/1785 siri
6.2711, antara muka manusia-mesin paparan panel 2711p, skrin sentuh, panel operasi
7. prosoft: MVI69 / PS69 / MVI56 / MVI94 / MVI71 / MVI46/3150
