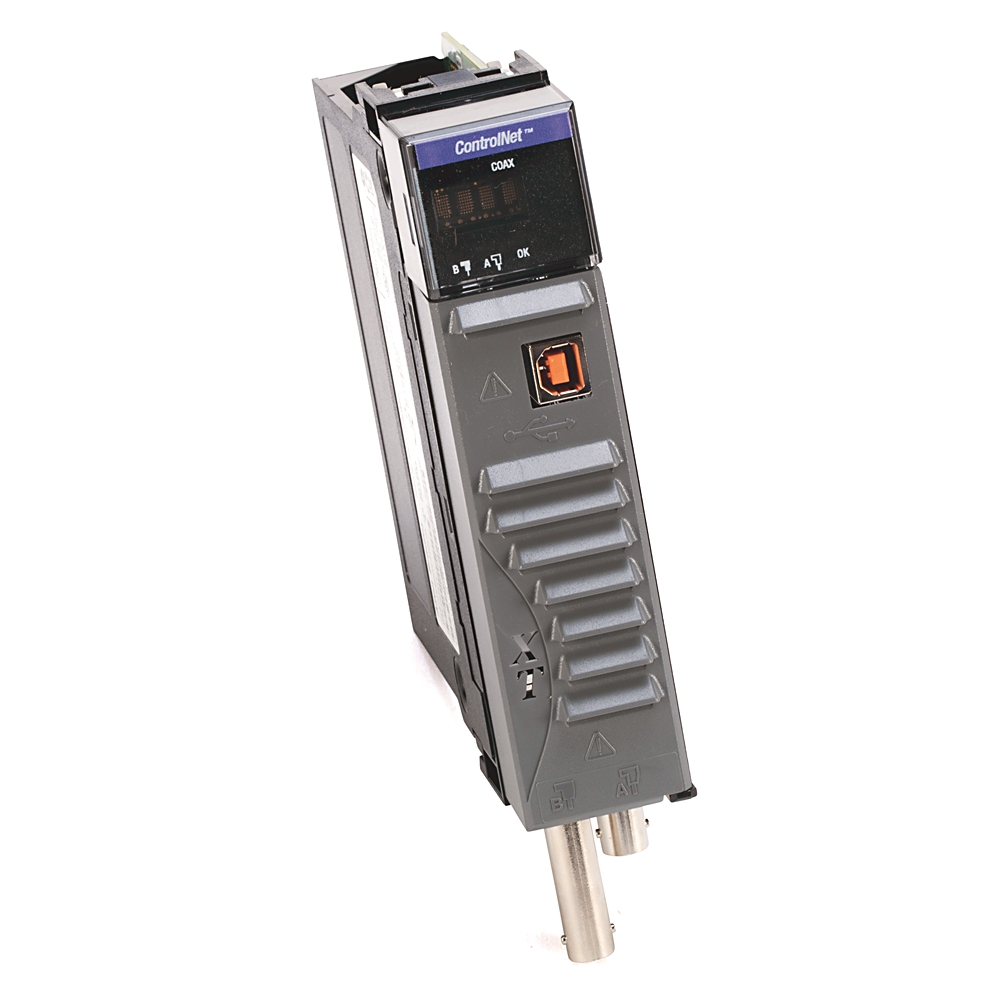

1756-CN2RXT ialah Modul Komunikasi Berlebihan ControlNet daripada siri Allen-Bradley ControlLogix Rockwell Automation, direka untuk sistem kawalan automasi industri. Ia membolehkan penghantaran data kebolehpercayaan tinggi dan komunikasi rangkaian kawalan masa nyata.

I. Spesifikasi Teknikal dan Metrik Prestasi Utama

1. Parameter Asas

Parameter：Spesifikasi

Nombor Model：1756-CN2RXT

Jenis Modul：Modul Komunikasi Berlebihan ControlNet (Dual Channel)

Sokongan Protokol：ControlNet (Mematuhi Piawaian IEC 61158)

Kadar Data：5 Mbps (Boleh Dikonfigurasikan)

Topologi Rangkaian：Bas, Bintang, Pokok, Cincin Lewah (DLR)

Nod Maksimum：99 (Termasuk PLC, I/O, HMI, dll.)

Masa Suis Lebihan < 100 ms (Kegagalan automatik)

2. Spesifikasi Elektrik & Mekanikal

Parameter：Spesifikasi

Keperluan Kuasa：Dikuasakan melalui ControlLogix Backplane (5V DC)

Penggunaan Kuasa：1.2W (Lazim)

Suhu Kendalian：-20°C hingga +70°C (Julat Suhu Lanjutan untuk Persekitaran Yang Keras)

Suhu Penyimpanan：-40°C hingga +85°C

Julat Kelembapan：5% hingga 95% (Tidak Memeluwap)

Rintangan Getaran：5g (Per IEC 60068-2-6)

Rintangan Kejutan：30g (Per IEC 60068-2-27)

Penarafan Penutup: IP20 (Memerlukan Pemasangan dalam Panel Kawalan)

Berat：300g

3. Prestasi Komunikasi

Parameter：Spesifikasi

Kemasukan Data：Sehingga 5 Mbps (Boleh Dioptimumkan Segmen)

Masa Kemas Kini Rangkaian (NUT): Boleh Dikonfigurasikan (Lalai: 2ms~100ms)

Panjang Kabel Maks： Koaksial (RG-6): 1000m (dengan Pengulang) / Gentian: 3000m

Jenis Penyambung：BNC (Coaxial) / ST atau SC (Pilihan Gentian Optik)

Diagnostik：Pemantauan Rangkaian Masa Nyata, Statistik Komunikasi Nod, Pengelogan Ralat

II. Ciri-ciri Fungsian dan Aplikasi Khusus Industri

Ciri-ciri Fungsi:

1. Komunikasi Berlebihan ControlNet

• Menyokong protokol ControlNet (mematuhi IEC 61158) untuk rangkaian kawalan masa nyata
• Lebihan dwi saluran (RXT = Suhu Lanjutan Berlebihan) memastikan ketersediaan yang tinggi
• Masa pemulihan rangkaian <100ms, sesuai untuk aplikasi industri kritikal

2. Pertukaran Data Berprestasi Tinggi

• Kelajuan penghantaran 5Mbps untuk rangkaian industri berskala sederhana
• Menyokong sehingga 99 nod (termasuk PLC, modul I/O, HMI, dll.)
• Membolehkan komunikasi berjadual dan tidak berjadual

3. Julat Suhu Operasi yang Luas

• Suhu operasi: -20°C hingga +70°C (untuk persekitaran industri yang keras)
• Tahan getaran dan dilindungi EMI, diperakui untuk CE, UL, ATEX, dsb.

4. Integrasi Plug-and-Play

• Serasi dengan PLC siri ControlLogix 5570/5580
• Boleh dikonfigurasikan melalui Studio 5000 Logix Designer
• Penyepaduan lancar dengan sistem PlantPAx DCS

Aplikasi Industri：

• Minyak & Gas: Kawalan platform penggerudian luar pesisir (komunikasi berlebihan untuk keselamatan)
• Sistem Kuasa: Automasi pencawang (imuniti bunyi yang tinggi)
• Pembuatan Automotif: Garisan kimpalan/lukisan (keperluan kawalan masa nyata)
• Makanan & Minuman: Kawalan talian pengisian (julat suhu yang luas untuk penyimpanan sejuk)

Aplikasi Biasa：

• Sistem Misi-Kritis: Pencawang Kuasa, Talian Paip Minyak SCADA
• Persekitaran Keras: Peralatan Perlombongan, Peranti Penyelidikan Kutub
• Kawalan Masa Nyata: Talian Kimpalan Automotif, Pengendalian Wafer Semikonduktor

III. Kelebihan Daya Saing dan Analisis Kedudukan Pasaran

Kelebihan：

Lebih sesuai untuk suhu melampau & getaran tinggi daripada CN2R standard

Lebihan lebih fleksibel berbanding Siemens S7-400H Profibus

Rujukan Pesaing：

Siemens: Modul PROFINET ET 200SP (tiada versi suhu lebar yang berlebihan)

Schneider: Modul Modicon X80 CANopen (ekosistem bukan ControlNet)

Panduan Pemilihan：

Untuk kebolehpercayaan yang tinggi dalam persekitaran yang melampau → Pilih 1756-CN2RXT

Untuk rangkaian kilang standard → Standard 1756-CN2R adalah lebih kos efektif

(Nota: Pemilihan akhir hendaklah berdasarkan dokumentasi rasmi Rockwell Automation.)
