Gambaran Keseluruhan Produk

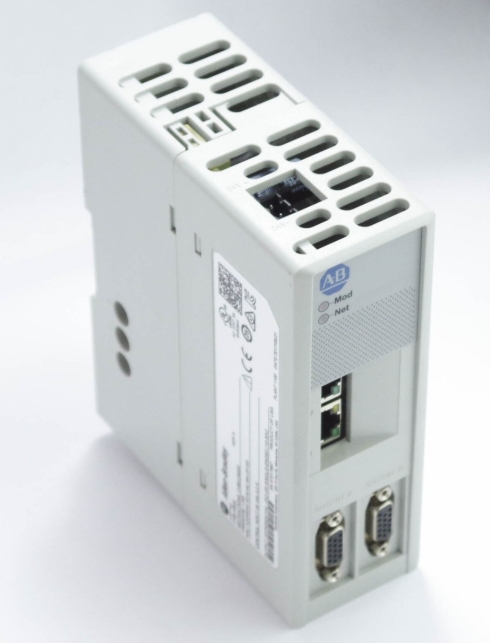

Modul Simulator Output Pengekod Allen Bradley 2198-ABQE ialah peranti kendiri yang didayakan rangkaian EtherNet/IP yang dipasang DIN-rel yang direka untuk menyampaikan isyarat nadi pengekod yang tepat kepada peralatan persisian, seperti kamera dalam sistem pengimejan pengimbasan linear. Dicipta untuk penyepaduan lancar dengan pengawal Logix5000 dan pemacu servo Kinetix, modul ini merapatkan paksi fizikal dan maya dalam sistem kawalan gerakan, meningkatkan kecekapan dan ketepatan automasi.

Ciri-ciri Utama

Integrasi Rangkaian EtherNet/IP : Menyokong komunikasi masa nyata dan penyegerakan merentas rangkaian industri, membolehkan kawalan bersatu paksi gerakan.

Penyambung Output Dwi 15-Pin : Menyampaikan denyutan pengekod resolusi tinggi melalui antara muka PO1 dan PO2, serasi dengan pelbagai sistem pengimejan dan kedudukan.

Bekalan Kuasa Fleksibel : Beroperasi pada 24V DC dengan palam pendawaian pra-pasang, memastikan pemasangan mudah dan kebolehpercayaan.

LED diagnostik : Status rangkaian, kesihatan modul dan penunjuk aktiviti pautan memberikan maklum balas operasi masa nyata.

Reka Bentuk Padat : Pemasangan DIN-rel yang cekap ruang dengan kelegaan 100mm di atas dan ke bawah untuk aliran udara dan pengurusan haba yang optimum.

Spesifikasi Teknikal

Input Kuasa : 24V DC (termasuk penyambung pra-wayar).

Antara muka :

• Dua port Ethernet RJ45 (PORT1/PORT2) untuk sambungan EtherNet/IP.
• Output D-sub dua 15-pin (PO1/PO2) untuk pengedaran isyarat pengekod.
• Dimensi Fizikal: 150mm (L) x 50mm (W) x 120mm (H).
• Penilaian Alam Sekitar: Perlindungan IP20 dengan suhu operasi sehingga 50°C.
• Pensijilan: Mematuhi Arahan EMC, LVD, RoHS dan Jentera, memastikan pematuhan peraturan global.

Pemasangan & Konfigurasi

Melekap : Lindungi modul pada rel DIN menggunakan pengapit bersepadu, memastikan modul bersebelahan atau penambat ekor menghalang pergerakan sisi.

Pendawaian : Sambungkan kuasa DC 24V ke blok terminal CP (tork: 0.22 N·m) dan peranti persisian ke output PO1/PO2.

Rangkaian : Pautkan PORT1/PORT2 ke suis atau pengawal EtherNet/IP untuk penyepaduan sistem.

Alamat IP : Gunakan teg pra-label untuk mendokumenkan dan menetapkan IP statik untuk pengenalan rangkaian.

Aplikasi

Kawalan Pergerakan Ketepatan Tinggi : Sesuai untuk pembungkusan, pengendalian bahan dan talian pemasangan yang memerlukan maklum balas pengekod yang disegerakkan.

Sistem Pengimejan : Memandu kamera dalam aplikasi pengimbasan linear dengan data kedudukan yang tepat.

Integrasi Paksi Maya : Merapatkan pemacu servo fizikal dan profil gerakan berasaskan perisian dalam persekitaran Logix5000.

Kelebihan

Mengurangkan Kerumitan Pendawaian : Memudahkan pengurusan kabel dengan menyatukan output pengekod dan sambungan Ethernet.

Kebolehskalaan : Menyokong konfigurasi berbilang paksi dan penyepaduan dengan pemacu Kinetix 5500/5700 untuk penyelesaian automasi berskala.

Ketelusan Diagnostik : Penunjuk LED dan diagnostik EtherNet/IP menyelaraskan penyelesaian masalah dan penyelenggaraan.

Keserasian

Berfungsi dengan lancar dengan pemacu servo Kinetix, pengawal keselamatan GuardLogix dan PAC CompactLogix.

Menyokong topologi Ethernet (linear, cincin, bintang) untuk reka bentuk rangkaian yang fleksibel.
