Dalam sistem kawalan automasi industri, Pengawal Logik Boleh Aturcara (PLC) berfungsi sebagai peranti kawalan teras, dengan kestabilan prestasi dan kekayaan fungsinya secara langsung memberi kesan kepada kecekapan dan kualiti keseluruhan sistem pengeluaran. OMRON, pengeluar produk kawalan automasi yang terkenal di peringkat global, telah mendapat perhatian yang ketara dalam kalangan pengguna industri dengan PLC siri CS1nya, berkat prestasi luar biasa dan aplikasi yang luas. Antaranya, unit keluaran transistor CS1W-OD211, sebagai modul pengembangan penting dalam siri ini, telah menjadi bahagian yang amat diperlukan dalam landskap automasi industri kerana konfigurasi parameternya yang cemerlang, ciri unik dan domain aplikasi yang luas.

Parameter dan Data Utama

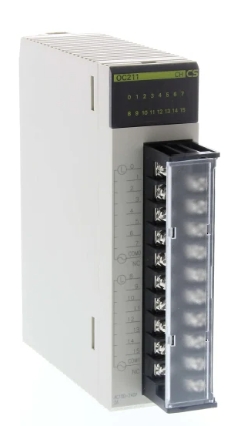

Unit keluaran transistor OMRON CS1W-OD211 ialah modul pengembangan yang direka khusus untuk kawalan automasi industri, yang menampilkan parameter dan data utama berikut:

• Mata Output: 16, memenuhi keperluan output sistem kawalan automasi bersaiz kecil hingga sederhana.
• Kapasiti Pensuisan: Menyokong arus beban DC12～24V, 0.5A, sesuai untuk memandu pelbagai beban DC.
• Jenis Output: Output transistor, jenis sink, menawarkan kelebihan seperti operasi tanpa sentuh, kelajuan tindak balas pantas dan hayat perkhidmatan yang panjang.
• Voltan Bekalan Kuasa: DC24V (DC20.4～28.8V), dengan julat input voltan yang luas untuk menampung keadaan kuasa yang berbeza dalam persekitaran industri.
• Penggunaan Semasa: Maksimum 200mA (DC5V), reka bentuk kuasa rendah untuk mengurangkan keseluruhan penggunaan tenaga sistem.
• Penilaian Perlindungan: IP33, menyediakan keupayaan rintangan habuk dan air tertentu untuk menyesuaikan diri dengan persekitaran perindustrian yang keras.
• Piawaian Pensijilan: CE, cULus, Lloyd, NK, dan pensijilan antarabangsa lain yang memastikan keselamatan dan kebolehpercayaan produk.

Analisis Ciri

1. Kebolehpercayaan yang tinggi

CS1W-OD211 dihasilkan menggunakan teknologi litar bersepadu berskala besar moden dan proses pengeluaran yang ketat, dengan teknik anti-gangguan termaju digunakan dalam litar dalamannya, memastikan kebolehpercayaan yang tinggi. Sesetengah PLC dengan CPU berlebihan mempunyai masa min antara kegagalan (MTBF) yang lebih lama. Dari perspektif litar PLC luaran, menggunakan PLC untuk membentuk sistem kawalan dengan ketara mengurangkan kadar kegagalan berbanding sistem penghubung geganti dengan skala yang sama. Sekiranya berlaku kegagalan, maklumat penggera boleh dikeluarkan dengan segera, memberikan perlindungan diagnosis diri kerosakan untuk litar dan peralatan dalam sistem di luar PLC.

2. Penggunaan Ruang yang Cekap

Dengan memasang berbilang unit I/O asas pada peranti CPU, CS1W-OD211 mencapai penggunaan ruang yang cekap. Contohnya, memasang 10 unit I/O asas (masing-masing dengan 96 titik I/O) pada peranti CPU membolehkan kawalan sehingga 960 titik I/O. Selain itu, dengan menggabungkan unit input dan output analog, sehingga 80 titik I/O analog boleh dikawal, memenuhi permintaan sistem kawalan industri yang kompleks.

3. Prestasi Muat Semula Data Dioptimumkan

Dengan bantuan arahan DLNK dalam PLC siri CS1 baharu, CS1W-OD211 boleh mencapai penyegaran I/O serta-merta, meningkatkan responsif penyegaran unit bas CPU. Semasa pelaksanaan arahan, proses khusus untuk unit bas CPU, seperti pemautan data dan komunikasi I/O jauh DeviceNet dan proses perkataan kawasan CIO/DM yang diperuntukkan, boleh disegarkan serta-merta, memastikan ketepatan masa nyata data.

4. Antara Muka Komunikasi Fleksibel

CS1W-OD211 dilengkapi dengan dua port komunikasi bersiri, RS-232C dan RS-422A/485, menyokong pelbagai protokol komunikasi seperti tanpa protokol, protokol makro, sambungan data 1:1 dan pemautan NT mod 1:N. Port RS-232C mempunyai kadar maksimum 19.2kbps dan jarak maksimum 15m, manakala port RS-422A/485 juga mempunyai kadar maksimum 19.2kbps tetapi boleh mencapai jarak maksimum 500m, memenuhi keperluan komunikasi persekitaran industri yang berbeza.

5. Pemasangan dan Penyelenggaraan yang Mudah

CS1W-OD211 menggunakan kaedah pemasangan backplane dengan sambungan terminal skru, memastikan pemasangan cepat dan mudah. Selain itu, modul ini menampilkan keupayaan diagnosis diri kesalahan, membolehkan kakitangan penyelenggaraan mencari dan menyelesaikan isu dengan cepat dengan maklumat penggera tepat pada masanya.

Domain Aplikasi

Unit keluaran transistor OMRON CS1W-OD211, dengan prestasi cemerlang dan kebolehsuaian aplikasi yang luas, digunakan secara meluas dalam bidang berikut:

• Peralatan Mekanikal

Dalam sistem kawalan peralatan mekanikal, CS1W-OD211 boleh memacu pelbagai beban DC seperti injap solenoid, lampu penunjuk dan motor kecil, membolehkan kawalan automatik dan pemantauan status peralatan.

• Automasi Kilang

Dalam barisan pengeluaran automasi kilang, CS1W-OD211 boleh digabungkan dengan modul I/O dan modul komunikasi lain untuk membina sistem kawalan automatik yang lengkap. Dengan pemantauan dan kawalan masa nyata status operasi peralatan pengeluaran, kecekapan pengeluaran dan kualiti produk dipertingkatkan.

• Kawalan Proses

Dalam bidang kawalan proses seperti bahan kimia, petroleum dan farmaseutikal, CS1W-OD211 boleh mengawal pelbagai penggerak seperti injap kawalan dan pam, mencapai kawalan tepat parameter proses. Selain itu, melalui kerjasama dengan modul input/output analog lain, pemantauan masa nyata dan pelarasan parameter proses seperti suhu, tekanan dan aliran boleh dicapai.

• Automasi Bangunan

Dalam sistem automasi bangunan, CS1W-OD211 boleh mengawal peralatan seperti pencahayaan, penyaman udara dan keselamatan, membolehkan pengurusan bangunan pintar. Melalui komunikasi dan kawalan yang diselaraskan dengan peranti pintar lain, keselesaan dan keselamatan bangunan dipertingkatkan.
