I. Gambaran Keseluruhan Produk

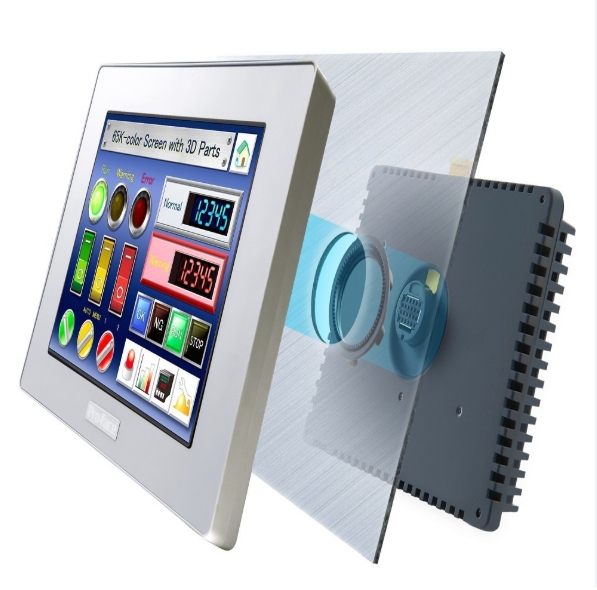

Pro-face PFXGP4401TAD ialah skrin sentuh warna TFT 7.5 inci Antara Muka Mesin Manusia (HMI) milik siri GP4000. Direka untuk industri automasi, pembuatan jentera, makanan dan minuman, pembungkusan dan percetakan, ia berfungsi sebagai peranti interaksi manusia-mesin teras untuk memantau parameter pengeluaran dan mengawal peralatan. Ciri utama termasuk paparan definisi tinggi, reka bentuk cekap tenaga dan keupayaan pemantauan jauh.

II. Spesifikasi Teras

1. Prestasi Paparan

• Jenis Skrin: LCD warna sebenar TFT, 640×480 piksel (resolusi VGA)
• Saiz Paparan: 7.5 inci, dengan kawasan paparan aktif 153.7mm (W) × 115.8mm (H)
• Kedalaman Warna: 65,536 warna (bukan kelipan) / 16,384 warna (kerlipan)
• Kawalan Kecerahan: Boleh laras 16 peringkat (melalui panel sentuh atau perisian), dengan jangka hayat lampu latar melebihi 50,000 jam (pada operasi berterusan 25°C)

2. Sifat Elektrik

• Voltan Input: 24VDC (julat undian: 19.2~28.8VDC)
• Penggunaan Kuasa: ≤12W, dengan arus segera ≤30A
• Penebat: Kekuatan penebat 1,000Vac/20mA antara terminal kuasa dan FG (1 minit), rintangan penebat ≥10MΩ (ujian 500Vdc)

3. Kebolehsuaian Persekitaran

• Suhu Operasi: 0~55°C, suhu penyimpanan: -20~+60°C
• Kelas Perlindungan: Panel hadapan IP65f (mematuhi piawaian NEMA #250 TYPE 4X/13)
• Rintangan Getaran & Hentakan: Memenuhi piawaian IEC/EN61131-2, menahan getaran 9.8m/s² (paksi X/Y/Z) dan impak 147m/s²
• Kekebalan EMI/RFI: Nyahcas sesentuh 6kV (IEC/EN61000-4-2 Tahap 3)

4. Storan & Antara Muka

Ingatan:

• Kawasan Aplikasi: 32MB FLASH EPROM (termasuk kawasan program logik)
• Storan Sandaran: 320KB SRAM (berkuasa bateri litium)
• Kawasan Boleh Ubah: 64KB SRAM (berkuasa bateri litium)

Pelabuhan Komunikasi:

• Bersiri: COM1 (RS-232C), COM2 (RS-422/485)
• Ethernet: 10BASE-T/100BASE-TX (RJ-45)
• USB: Jenis-A ×1, Mini-B ×1 (USB 2.0)
• Slot Kad SD: Menyokong pengembangan memori

5. Reka Bentuk Mekanikal

• Dimensi: 218mm (W) × 173mm (H) × 60mm (D)
• Potongan Pemasangan: 204.5mm (W) × 159.5mm (H), menampung ketebalan panel 1.6~5mm
• Penyejukan: Perolakan semula jadi, berat ≤1.2kg

III. Ciri-ciri Utama

1. Interaksi Definisi Tinggi

Respons Sentuh: Skrin sentuh rintangan analog dengan masa tindak balas <10ms, serasi dengan operasi sarung tangan.

Pengoptimuman Paparan: Kecerahan 350cd/m², nisbah kontras 500:1 dan sudut tontonan mendatar/menegak 140° memastikan keterlihatan dalam persekitaran yang mencabar.

2. Kecekapan & Kebolehpercayaan Tenaga

Lampu Belakang LED: Mengurangkan penggunaan kuasa sebanyak 84% (berbanding model sebelumnya), dengan kecerahan boleh laras memanjangkan jangka hayat.

Perlindungan Data: Memori bersandarkan bateri litium menghalang kehilangan data semasa bekalan elektrik terputus.

3. Pemantauan Jauh & Kebolehkembangan

Keupayaan Ethernet: Membolehkan pengelogan data dan pemantauan skrin jauh (memerlukan perisian GP-ViewerEX).

Keserasian Berbilang Peranti: Menyambung kepada PLC, pengawal suhu, dsb., melalui antara muka RS-485/RS-232C, dengan perpustakaan pemacu menyokong jenama utama.

4. Perlindungan Gred Perindustrian

Kelas Perlindungan: Panel hadapan IP65f untuk rintangan habuk/air, sesuai untuk persekitaran yang keras.

Pensijilan: Mematuhi CE, UL/cUL, KC dan piawaian global yang lain, termasuk aplikasi marin.

IV. Aplikasi

• Automasi Perindustrian: Pemantauan barisan pengeluaran dan visualisasi status peralatan.
• Pembuatan Jentera: Mesin CNC dan peralatan pembungkusan HMI.
• Makanan & Minuman: Persediaan parameter baris pengisian dan diagnostik kerosakan.
• Pembungkusan & Percetakan: Kawalan ketegangan dan pelarasan pendaftaran warna untuk pencetak.

V. Alat & Sumber Sokongan

• Perisian Pengaturcaraan: GP-Pro EX V4.03, menyokong komponen simulasi 3D dan pengelogan sejarah penggera.
• Pemindahan Data: Kad SD/USB untuk import/eksport data pantas tanpa pengaturcaraan di tapak.
• Pengurusan Jauh: Siri SP5000 dengan Wi-Fi terbina dalam untuk pemantauan peranti mudah alih.

Kesimpulan: Pro-face PFXGP4401TAD menggabungkan paparan definisi tinggi, kebolehpercayaan gred industri dan antara muka komunikasi serba boleh, menjadikannya penyelesaian HMI yang ideal untuk menuntut aplikasi yang memerlukan keterlihatan unggul, kemudahan operasi dan daya tahan alam sekitar.
