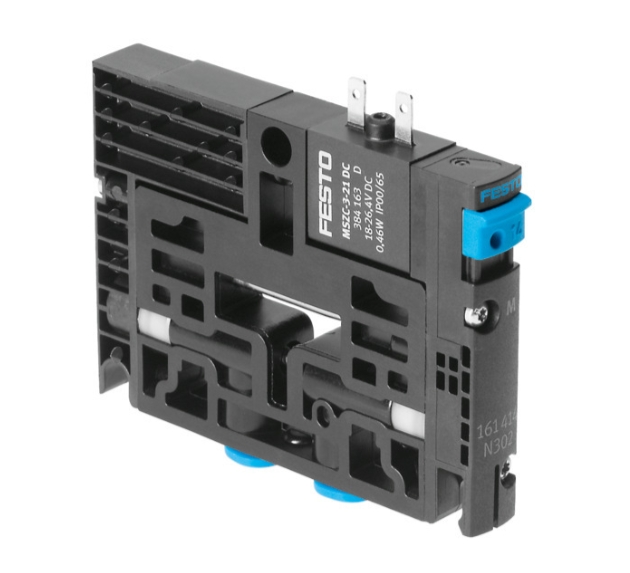

Festo CPV14-M1H-5LS-1/8 Injap solenoid Baru

Festo CPV14-M1H-5LS-1/8 Injap solenoid

Penerangan

injap solenoid CPV14-M1H-5LS-1/8 Untuk CPV terminal injap. Fungsi injap=5/2 monostabil, Jenis penggerak=elektrik, Saiz injap=14 mm, Kadar aliran nominal standard=800 l/min, Tekanan operasi=-0,9 – 10 bar

Maklumat

Fungsi injap:5/2 hala, monostabil

Kadar aliran nominal piawai (dipiawaikan kepada DIN 1343):800 l/min

Sambungan pneumatik, port 1:Garis biasa

Jenis penggerak:Elektrik

Data Teknikal

Fungsi injap:5/2 hala, monostabil

Jenis penggerak:Elektrik

Saiz injap：14 mm

Kadar aliran nominal piawai (dipiawaikan kepada DIN 1343):800 l/min

pelabuhan kerja pneumatik:G1/8

Voltan operasi:24V DC

Tekanan operasi:-0.09 MPa ... 1 MPa

Tekanan operasi:-0.9 bar ... 10 bar

Reka bentuk：Injap pintu omboh

Jenis tetapan semula：Spring pneumatik

Tahap perlindungan：IP65

Saiz nominal：6 mm

Fungsi ekzos-udara:Tanpa pilihan kawalan aliran

Prinsip pengedap：Lembut

Kedudukan pemasangan：pilihan

Pembatalan manual： Menahan Tanpa menahan

Jenis pemanduan：Pilot actuated

Bekalan udara juruterbang： Luaran Dalaman

Arah aliran；Tidak boleh diterbalikkan

Simbol：00991027

pusingan：Bertindih

Tekanan juruterbang：0.3 MPa ... 0.8 MPa

Tekanan juruterbang：3 bar ... 8 bar

nilai b：0.42

Nilai C：3.2 l/sbar

Masa mematikan: 35 ms

Masa menghidupkan：25 ms

Kitaran tugas：100% bersamaan dengan pengurangan semasa menahan

Penggunaan kuasa elektrik：0.65 W

Maks. nadi ujian positif dengan isyarat 0：1400 µs

Maks. nadi ujian negatif dengan 1 isyarat：400 µs

Medium pengendalian：Udara termampat kepada ISO 8573-1:2010 [7:4:4]

Nota tentang pengoperasian dan medium perintis：Pengoperasian pelincir mungkin (dalam hal ini operasi pelincir akan sentiasa diperlukan)

Rintangan getaran：Ujian aplikasi pengangkutan dengan tahap keterukan 2 hingga FN 942017-4 dan EN 60068-2-6

Rintangan renjatan：Ujian renjatan dengan tahap keterukan 2 hingga FN 942017-5 dan EN 60068-2-27

Kelas rintangan kakisan CRC：2 - Tegasan kakisan sederhana

Pematuhan LABS (PWIS)：VDMA24364-B1/B2-L

Suhu penyimpanan：-20 °C ... 40 °C

Suhu media：-5 °C ... 50 °C

Suhu persekitaran：-5 °C ... 50 °C

Berat produk：120 g

Jenis pemasangan：Dengan lubang tembus

Pelabuhan udara juruterbang 12/14： Talian biasa

Pilot ekzos port 82/84： Talian biasa

Sambungan pneumatik, port 1: Talian biasa

Sambungan pneumatik, port 2：G1/8

Sambungan pneumatik 3/5 digabungkan： Talian biasa

Sambungan pneumatik, port 4：G1/8

Nota tentang bahan： patuh RoHS

Bahan pengedap：HNBR NBR

Perumahan bahan：Aluminium die-cast

Perumahan bahan：Tembaga

Perumahan bahan：POM

Perumahan bahan：PPS

Perumahan bahan：Keluli
