Omron CJ1W-MAD42 Baru dan Asli Berkualiti tinggi

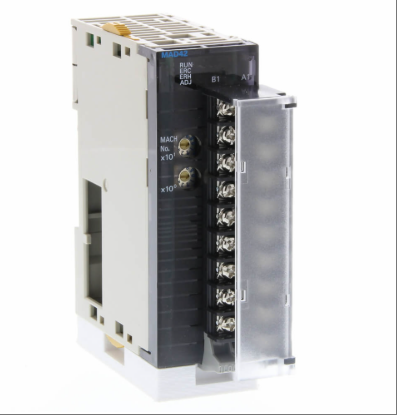

CJ1W-MAD42

Produk model CJ1W-MAD42 ialah modul I/O pelbagai fungsi yang menyepadukan fungsi input dan output analog, direka khusus untuk sistem kawalan automasi industri. Modul ini mempunyai 4 saluran input analog dan menyokong pelbagai pilihan julat isyarat, termasuk 1-5V, 0-5V, 0-10V, -10-10V dan 4-20mA. Ia secara fleksibel boleh menyesuaikan diri dengan pelbagai jenis penderia dan pemancar; Pada masa yang sama menyediakan 2 saluran keluaran analog, voltan sokongan atau output isyarat semasa, untuk memenuhi keperluan kawalan tepat penggerak. Kelebihan terasnya termasuk resolusi tinggi (1/4000, boleh ditetapkan kepada 1/8000) dan keupayaan penukaran berkelajuan tinggi (1ms/titik, boleh ditetapkan ke bawah 500 μ s/titik), memastikan pemerolehan dan output isyarat masa nyata; Ketepatan komprehensif mencapai ± 0.2% untuk output voltan dan ± 0.2% untuk output semasa, memastikan ketepatan data. Modul ini dilengkapi dengan fungsi praktikal seperti pengesanan pecah wayar, pegangan puncak, dan pemprosesan purata, dan menyokong tetapan keuntungan berat sebelah dan pelarasan perolehan sisihan, meningkatkan dengan ketara keupayaan anti-gangguan sistem dan fleksibiliti kawalan. Selain itu, CJ1W-MAD42 menggunakan reka bentuk padat yang menyokong pemasangan rel DIN, menjadikannya mudah untuk disepadukan dengan lancar dengan PLC siri CJ1. Ia digunakan secara meluas dalam senario perindustrian yang kompleks seperti jentera CNC, metalurgi, minyak dan gas, percetakan kertas, percetakan tekstil dan pencelupan, dan merupakan komponen utama untuk membina sistem kawalan automasi berketepatan tinggi dan kebolehpercayaan tinggi.

Spesifikasi teknikal untuk CJ1W-MAD42

Parameter elektrik asas

Mata input: 4 mata

Mata keluaran: 2 mata

Julat isyarat:

Input: Menyokong pelbagai julat isyarat seperti 1-5V, 0-5V, 0-10V, -10-10V, 4-20mA, dll. Setiap titik input boleh ditetapkan secara individu.

Output: Menyokong pelbagai julat isyarat seperti 1-5V, 0-5V, 0-10V, -10-10V, 4-20mA, dll. Setiap titik output boleh ditetapkan secara individu.

kuasa penyelesaian:

Peleraian lalai: 1/4000

Resolusi boleh laras: 1/8000 (dicapai melalui tetapan perisian)

Kelajuan penukaran:

Kelajuan penukaran lalai: 1ms/mata

Kelajuan penukaran boleh laras: di bawah 500 μ s/mata (dicapai melalui tetapan perisian)

Ketepatan menyeluruh:

Ketepatan input voltan: ± 0.2%

Ketepatan input semasa: ± 0.2%

Ketepatan keluaran voltan: ± 0.3%

Ketepatan keluaran semasa: ± 0.3%

2、 Ciri-ciri fungsian

Pengesanan pecah wayar: Apabila julat input ditetapkan kepada 1-5V dan voltan turun di bawah 0.8V, atau ditetapkan kepada 4-20mA dan arus turun di bawah 3.2mA, fungsi pengesanan pecah wayar didayakan dan data yang ditukar akan ditetapkan kepada 8000Hex.

Fungsi pegangan puncak: Ia boleh menangkap dan menahan nilai puncak isyarat input untuk analisis dan pemprosesan seterusnya.

Pemprosesan purata: Menyokong pemprosesan purata isyarat input untuk mengurangkan gangguan bunyi dan meningkatkan kestabilan isyarat.

Tetapan keuntungan berat sebelah: Menyokong bias dan pelarasan perolehan isyarat input untuk memenuhi keperluan senario aplikasi yang berbeza.

Penukaran nisbah: Ia boleh melakukan penukaran nisbah pada isyarat input untuk mencapai pemprosesan linearisasi isyarat.

Pengekalan output: Sekiranya berlaku kegagalan kuasa atau modul dimulakan semula, isyarat output boleh disimpan tidak berubah untuk memastikan kesinambungan dan kestabilan sistem.

3、 Parameter mekanikal dan pemasangan

Dimensi: Lebar modul ialah 31mm (dimensi khusus mungkin berbeza sedikit disebabkan oleh versi produk), dan ketinggian serta kedalaman adalah konsisten dengan unit I/O lain dalam siri CJ1, menjadikannya mudah untuk dipasang dalam kabinet padat.

Kaedah pemasangan: Menyokong pemasangan rel DIN dan boleh disepadukan dengan lancar dengan PLC siri CJ1.

Jenis terminal: Direka dengan blok terminal boleh tanggal untuk pendawaian dan penyelenggaraan yang mudah di tapak.

Berat: Kira-kira 150g (berat khusus mungkin berbeza sedikit bergantung pada versi produk)

4、 Kebolehsuaian alam sekitar

Suhu kerja: 0 ℃~55 ℃

Suhu penyimpanan: -25 ℃~70 ℃ (tanpa pemeluwapan atau pembekuan)

Julat kelembapan: 10% hingga 90% RH (tiada pemeluwapan)

Ketinggian: ≤ 2000m

Tahap perlindungan: IP20 (dengan berkesan menghalang habuk dan objek asing daripada memasuki bahagian dalam modul)

5、 Keserasian dan pensijilan elektromagnet

Keserasian elektromagnet: Mematuhi piawaian keserasian elektromagnet seperti IEC61000-4-4, dengan berkesan menentang gangguan elektromagnet.

Pensijilan keselamatan: Melalui pensijilan keselamatan antarabangsa seperti UL508, ANSI/ISA 12.12.01, EN 61131-2, CE, cULus, Lloyd, NK, dll., memastikan keselamatan peralatan dalam persekitaran industri.

Keupayaan anti gangguan: Tahan kepada gangguan talian kuasa 2kV (mematuhi piawaian IEC61000-4-4), memastikan ketepatan pemerolehan dan output isyarat.

6、 Bekalan kuasa dan penggunaan semasa

Voltan kerja: DC24V (julat voltan DC20.4V~28.8V)

Penggunaan semasa 5V: 0.58A (penggunaan semasa tertentu mungkin berbeza sedikit bergantung pada versi produk)

Penggunaan semasa 24V: Bergantung pada keadaan beban sebenar modul, ia biasanya berkisar antara puluhan miliamp hingga ratusan miliamp.
