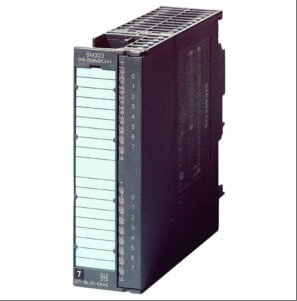

6ES7322-1BH00-0AA0
Spesifikasi asas
Konfigurasi Saluran
Bilangan saluran keluaran: 16
Jenis output: output transistor (24V DC), menyokong arus undian 0.5A/saluran
Julat voltan: serasi dengan beban DC 24V, julat voltan keluaran isyarat "1" ialah L+(-0.8V hingga -1.6V), isyarat "0" arus baki ≤ 0.5mA
Parameter elektrik
Penggunaan kuasa: Nilai biasa 4.9W, arus masukan daripada voltan beban L+(tanpa beban) sehingga 80mA, maksimum 80mA dari bas satah belakang 5V DC
Had beban: Jumlah arus keluaran setiap kumpulan ialah ≤ 4A (apabila dipasang secara mendatar, sehingga 40 ° C), dan jumlah arus modul ialah ≤ 8A
Kekerapan penukaran: maksimum 100Hz di bawah beban rintangan, maksimum 0.5Hz di bawah beban induktif, maksimum 10Hz di bawah beban lampu
struktur mekanikal
Bentuk antara muka: 1 × 20 pin penyambung hadapan, menyokong palam panas (sistem ET 200M)
Kaedah pemasangan: Pemasangan rel DIN, tahap perlindungan IP20 (untuk digunakan di dalam kabinet)
Saiz dan berat: Saiz modul standard S7-300, sila rujuk manual produk untuk butiran
2、 Ciri-ciri prestasi
Keupayaan penukaran isyarat
Penyesuaian tahap logik: Tukar isyarat dalaman PLC (logik 0/1) kepada paras DC 24V luaran, menyokong pemacu terus peralatan proses
Ciri-ciri pengasingan: Mengguna pakai teknologi pengasingan gandingan optik, voltan pengasingan ≥ 500V (mengikut standard IEC 61131-2)
Kebolehsuaian beban
Beban rintangan: Menyokong julat rintangan 48 Ω hingga 4k Ω, dengan beban lampu maksimum 5W
Beban induktif: Penapis RC terbina dalam (300 Ω/0.1 μ F), digunakan untuk menekan daya gerak elektrik terbalik apabila elemen induktif dimatikan
Arus beban minimum: Isyarat "1" perlu ≥ 5mA (0-60 ° C suhu persekitaran)
Kebolehsuaian persekitaran
Suhu kerja: -25 ° C hingga+60 ° C (suhu simpanan -40 ° C hingga+85 ° C)
Kelembapan relatif: 5% hingga 95% (tiada pemeluwapan)
Keupayaan anti gangguan: mematuhi piawaian keserasian elektromagnet EN 61000-6-2
3、 Fungsi lanjutan
Fleksibiliti konfigurasi
Peruntukan alamat: Alamat output ditentukan oleh kedudukan slot dan menyokong LANGKAH 7 atau konfigurasi perisian pengaturcaraan Portal TIA
Fungsi diagnostik: Modul menyediakan lampu penunjuk status di kawasan label pintu depan, menyokong lokasi kerosakan pantas
keserasian sistem
Sokongan protokol: Penyepaduan lancar dengan bas medan PROFIBUS/PROFINET, sesuai untuk seni bina I/O teragih
Kebolehskalaan: Boleh digabungkan dengan modul bas aktif ET 200M untuk mencapai penyelenggaraan boleh tukar panas
4、 Senario aplikasi biasa
Automasi Perindustrian
Penggerak pemacu seperti injap solenoid DC 24V, geganti, lampu penunjuk, dsb
Sambungkan antara muka input digital pengawal motor kecil atau penukar frekuensi
kawalan proses
Kawalan jauh injap dalam bidang kejuruteraan kimia dan rawatan air
Isyarat sensor mencetuskan jentera pembungkusan makanan
Spesifikasi teknikal untuk 6ES7322-1BH00-0AA0
Spesifikasi asas
Konfigurasi Saluran
Bilangan saluran keluaran: 16
Jenis output: output transistor (24V DC), menyokong arus undian 0.5A/saluran
Julat voltan: serasi dengan beban DC 24V, julat voltan keluaran isyarat "1" ialah L+(-0.8V hingga -1.6V), isyarat "0" arus baki ≤ 0.5mA
Parameter elektrik
Penggunaan kuasa: Nilai biasa 4.9W, arus masukan daripada voltan beban L+(tanpa beban) sehingga 80mA, maksimum 80mA dari bas satah belakang 5V DC
Had beban: Jumlah arus keluaran setiap kumpulan ialah ≤ 4A (apabila dipasang secara mendatar, sehingga 40 ° C), dan jumlah arus modul ialah ≤ 8A
Kekerapan penukaran: maksimum 100Hz di bawah beban rintangan, maksimum 0.5Hz di bawah beban induktif, maksimum 10Hz di bawah beban lampu
struktur mekanikal
Bentuk antara muka: 1 × 20 pin penyambung hadapan, menyokong palam panas (sistem ET 200M)
Kaedah pemasangan: Pemasangan rel DIN, tahap perlindungan IP20 (untuk digunakan di dalam kabinet)
Saiz dan berat: Saiz modul standard S7-300, sila rujuk manual produk untuk butiran
2、 Ciri-ciri prestasi
Keupayaan penukaran isyarat
Penyesuaian tahap logik: Tukar isyarat dalaman PLC (logik 0/1) kepada paras DC 24V luaran, menyokong pemacu terus peralatan proses
Ciri-ciri pengasingan: Mengguna pakai teknologi pengasingan gandingan optik, voltan pengasingan ≥ 500V (mengikut standard IEC 61131-2)
Kebolehsuaian beban
Beban rintangan: Menyokong julat rintangan 48 Ω hingga 4k Ω, dengan beban lampu maksimum 5W
Beban induktif: Penapis RC terbina dalam (300 Ω/0.1 μ F), digunakan untuk menekan daya gerak elektrik terbalik apabila elemen induktif dimatikan
Arus beban minimum: Isyarat "1" perlu ≥ 5mA (0-60 ° C suhu persekitaran)
Kebolehsuaian persekitaran
Suhu kerja: -25 ° C hingga+60 ° C (suhu simpanan -40 ° C hingga+85 ° C)
Kelembapan relatif: 5% hingga 95% (tiada pemeluwapan)
Keupayaan anti gangguan: mematuhi piawaian keserasian elektromagnet EN 61000-6-2
3、 Fungsi lanjutan
Fleksibiliti konfigurasi
Peruntukan alamat: Alamat output ditentukan oleh kedudukan slot dan menyokong LANGKAH 7 atau konfigurasi perisian pengaturcaraan Portal TIA
Fungsi diagnostik: Modul menyediakan lampu penunjuk status di kawasan label pintu depan, menyokong lokasi kerosakan pantas
keserasian sistem
Sokongan protokol: Penyepaduan lancar dengan bas medan PROFIBUS/PROFINET, sesuai untuk seni bina I/O teragih
Kebolehskalaan: Boleh digabungkan dengan modul bas aktif ET 200M untuk mencapai penyelenggaraan boleh tukar panas
4、 Senario aplikasi biasa
Automasi Perindustrian
Penggerak pemacu seperti injap solenoid DC 24V, geganti, lampu penunjuk, dsb
Sambungkan antara muka input digital pengawal motor kecil atau penukar frekuensi
kawalan proses
Kawalan jauh injap dalam bidang kejuruteraan kimia dan rawatan air
Isyarat sensor mencetuskan jentera pembungkusan makanan
