6ES7323-1BH00-0AA0

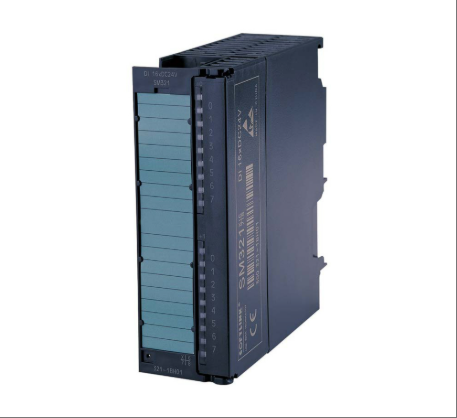

SIEMENS 6ES7323-1BH00-0AA0 ialah modul input/output digital untuk PLC siri S7-300, dengan 8 input digital dan 8 fungsi output digital. Ia dikuasakan oleh bekalan kuasa DC 24V, dengan arus keluaran maksimum 0.5A setiap saluran dan jumlah arus keluaran 4A. Modul ini mencapai kestabilan penghantaran isyarat dan keupayaan anti-gangguan melalui teknologi pengasingan fotoelektrik, dan menyokong palam panas dan fungsi diagnostik diri, menjadikannya mudah untuk penyelenggaraan sistem dan pemantauan status. Reka bentuknya yang padat sesuai untuk senario perindustrian dengan ruang terhad dan digunakan secara meluas dalam automasi barisan pengeluaran, kawalan peralatan mekanikal dan bidang lain. Ia boleh menyambungkan penderia, penggerak dan peranti lain untuk mencapai pemprosesan isyarat suis yang cekap. Sebagai komponen teras sistem S7-300, modul ini serasi dengan pemasangan rel standard, menyokong konfigurasi rak lanjutan, dan boleh mengembangkan sehingga 32 modul, memenuhi keperluan fleksibel sistem kawalan bersaiz kecil dan sederhana. Parameter teknikal dan spesifikasi pemasangan mematuhi piawaian industri dengan ketat untuk memastikan operasi yang boleh dipercayai dalam persekitaran elektromagnet yang keras.
Spesifikasi teknikal untuk 6ES7323-1BH00-0AA0
Parameter elektrik asas
Konfigurasi input/output
Saluran input: Input digital DC 24V 8 saluran, pendawaian sumber/longkang sokongan, serasi dengan suis kedekatan 2 wayar (seperti penderia BERO) dan isyarat suis standard, dengan nilai arus input biasa ≤ 7mA.
Saluran keluaran: Output transistor 8 saluran, beban maksimum 0.5A setiap saluran, jumlah arus keluaran 4A pada maksimum 40 ℃ apabila dipasang secara menegak, dan 4A pada maksimum 60 ℃ apabila dipasang secara mendatar, dengan julat voltan keluaran L+(nilai had-53V).
Pengasingan isyarat: Pengasingan gandingan optik digunakan antara saluran input/output dan antara saluran dan bas satah belakang untuk meningkatkan keupayaan anti-gangguan.
Bekalan kuasa dan penggunaan kuasa
Bekalan kuasa bas satah belakang: Penggunaan DC 5V ≤ 40mA, voltan beban L+tanpa beban ≤ 40mA.
Penggunaan kuasa: Nilai biasa 3.5W, reka bentuk tanpa kipas, sesuai untuk julat suhu yang luas dari -25 ℃ hingga + 60 ℃.
2、 Keupayaan pemasangan dan pengembangan
sifat mekanikal
Kaedah pemasangan: Menyokong pemasangan menegak atau mendatar rel DIN, dan mesti memenuhi keperluan jarak minimum (20mm pada kedua-dua belah rak, dengan jarak ≥ 80mm antara lapisan atas dan bawah).
Saiz modul: Reka bentuk padat, seberat kira-kira 220g, serasi dengan rak standard S7-300.
Kebolehlanjutan
Kebolehskalaan: Sebagai modul I/O, ia boleh disambungkan kepada sistem S7-300 dan menyokong sehingga 32 modul (termasuk rak CPU) melalui rak pengembangan, membolehkan pengembangan 248 I/O digital atau 35 I/O analog.
Antara muka bas: Penyambung hadapan 20 pin (memerlukan konfigurasi berasingan, seperti 6ES7 392-1AJ00-0AA0) memudahkan pendawaian medan.
3、 Fungsi dan Prestasi
Pemprosesan Isyarat
Masa tindak balas input: ≤ 1ms, menyokong pemerolehan isyarat suis berkelajuan tinggi.
Ciri-ciri output: masa tindak balas keluaran transistor ≤ 0.1ms, sesuai untuk peranti tindak balas pantas seperti injap solenoid dan lampu penunjuk.
Diagnosis dan Perlindungan
Fungsi diagnostik sendiri: Modul ini mempunyai pengesanan kesalahan terbina dalam dan menyokong petunjuk status LED dan diagnosis perisian LANGKAH 7.
Perlindungan beban lampau: Perlindungan elektronik saluran keluaran, had arus litar tertutup saluran tunggal ≤ 2mA (penderia BERO 2 wayar).
4、 Senario aplikasi dan keserasian
Aplikasi biasa
Barisan pengeluaran automatik: kawalan permulaan motor dan pemerolehan isyarat sensor.
Peralatan mekanikal: penggerak seperti penyentuh pemacu dan lampu penunjuk.
Sistem kawalan kecil dan sederhana: sebagai nod I/O teragih, disambungkan kepada PROFIBUS-DP atau Ethernet industri.
keserasian sistem
Sokongan CPU: Serasi dengan keseluruhan julat CPU S7-300 (seperti CPU 313C, 315-2DP).
Alat perisian: Konfigurasikan parameter perisian melalui pengaturcaraan LANGKAH 7 dan sokong pengaturcaraan bahasa LAD/STL/FBD.
5、 Pensijilan dan Piawaian
Pensijilan pematuhan: Mematuhi piawaian antarabangsa seperti CE dan UL, dan memenuhi keperluan keserasian elektromagnet EN 61131-2.
Tahap perlindungan: Badan modul ialah IP20, dan disyorkan untuk menggunakannya dengan kabinet dengan tahap perlindungan ≥ IP20.
