6ES7513-1AL02-0AB0

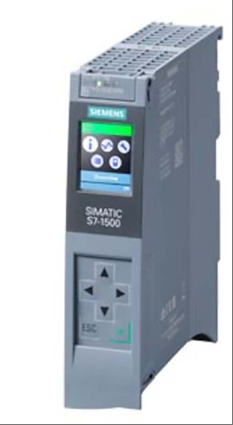

Produk model 6ES7513-1AL02-0AB0 ialah modul CPU (CPU 1513-1PN) siri PLC Siemens S7-1500, yang mempunyai keupayaan pemprosesan berprestasi tinggi dan kebolehskalaan yang fleksibel. Ia menggunakan antara muka komunikasi Ethernet industri PROFINET, menyokong integrasi sistem I/O yang diedarkan, dan mempunyai memori kerja 300KB terbina dalam dan memori data 1.5MB. Ia boleh dikembangkan kepada 32GB melalui kad memori SIMATIC dan sesuai untuk kawalan tugas automasi yang kompleks; Modul ini menyepadukan fungsi penyegerakan jam dan menyokong kedua-dua mod teragih dan berpusat, menyediakan 6 blok organisasi kitaran 500ms (teredar) dan blok organisasi kitaran 1ms (berpusat). Ia serasi dengan STEP 7 Portal TIA V17 (perisian tegar V2.9) dan alat konfigurasi yang lebih tinggi, memenuhi keperluan ketat untuk prestasi masa nyata dan keupayaan pemprosesan data dalam bidang automasi industri.
Spesifikasi teknikal untuk 6ES7513-1AL02-0AB0
Perkakasan dan Ciri:
Pengenalan model: CPU 1513-1PN, Status fungsi perkakasan FS03, versi perisian tegar V2.9.
Voltan kerja: 24V DC, julat yang dibenarkan 19.2V hingga 28.8V DC, dengan fungsi perlindungan kekutuban terbalik.
Konfigurasi memori: Memori kerja 300KB bersepadu (untuk program), storan data 1.5MB, menyokong pengembangan kepada 32GB melalui kad memori SIMATIC.
Kapasiti I/O: Menyokong 2048 alamat modul IO, dengan 32KB alamat persisian diperuntukkan kepada setiap terminal input/output. Kapasiti input/output subsistem tunggal ialah 8KB.
Antara muka komunikasi:
Antara muka PROFINET: Suis dwi port bersepadu, menyokong komunikasi IRT PROFINET IO, dan memenuhi keperluan masa nyata sistem I/O teragih.
Protokol lain: Menyokong mod isochronous MODBUS TCP, menyediakan fungsi mesej S7, boleh mendaftarkan 32 tapak dan mengkonfigurasi 5000 mesej program boleh atur cara.
Jam dan penyegerakan:
Mod penyegerakan: Menyokong penyegerakan jam teragih dan terpusat, dengan tempoh blok organisasi kitaran 500ms dalam mod teragih dan 1ms dalam mod terpusat.
Keupayaan penyepaduan sistem:
Alat konfigurasi: Serasi dengan LANGKAH 7 Portal TIA V17 (perisian tegar V2.9) dan versi ke atas, menyokong kawalan konfigurasi melalui kumpulan data.
Fungsi proses: Sumber kawalan gerakan bersepadu, menyokong 800 objektif proses, mampu mengawal 5 paksi (kitaran 4ms) atau 10 paksi (kitaran 8ms) di bawah kitaran kawalan gerakan biasa.
Diagnosis dan penyelenggaraan:
Fungsi diagnostik: Dilengkapi dengan 1000 entri penimbal diagnostik, menyokong 500 rekod yang berkaitan dengan gangguan bekalan elektrik.
Sokongan nyahpepijat: 4 Trace boleh dikonfigurasikan, setiap Trace boleh menyimpan sehingga 512KB data.
Paparan dan operasi: Dilengkapi dengan skrin paparan 3.45cm dan 8 butang operasi (termasuk 2 butang mod operasi), ia menyokong paparan maklumat modul seperti alamat IP dan nama stesen.
Mekanisme perlindungan:
Kawalan akses: Menyediakan perlindungan program pengguna, perlindungan salinan, fungsi perlindungan modul, menyokong perlindungan kata laluan dan penggredan kebenaran baca-tulis.
Keselamatan Data: Menyokong rakaman data I&M (I&M0 hingga I&M3) untuk memastikan pengenalpastian peralatan dan mengekalkan integriti data.
Kebolehsuaian persekitaran:
Julat suhu: Apabila dipasang secara mendatar, suhu operasi berjulat dari -25 ° C hingga 60 ° C (dengan skrin paparan dimatikan pada 50 ° C), dan apabila dipasang secara menegak, ia berjulat dari -25 ° C hingga 40 ° C (dengan skrin paparan dimatikan pada 40 ° C).
Keserasian ketinggian: Menyokong pemasangan pada ketinggian 5000m. Jika ia melebihi 2000m, sila rujuk manual untuk melaraskan parameter.
Keadaan penyimpanan: Julat suhu pengangkutan/simpanan -40 ° C hingga 70 ° C.
Kuasa dan arus:
Penggunaan kuasa: Kuasa suapan bas belakang ialah 10W, penggunaan kuasa biasa ialah 5.5W, dan kehilangan kuasa ialah 5.7W.
Parameter semasa: penggunaan semasa berkadar 0.7A, penggunaan arus maksimum 0.95A, arus puncak 1.9A apabila disambungkan.
Isyarat dan Antara Muka:
Arus masukan: nilai undian 0.02A · s, menyokong fungsi kaunter berkelajuan tinggi.
