Modul I/O Analog Allen Bradley 1746-NI4 SLC 500 Baru dan Asli Berkualiti tinggi

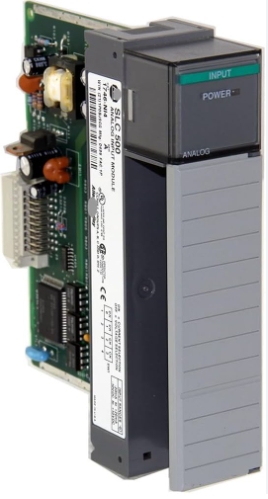

Allen Bradley 1746-NI4 SLC 500 Modul I/O Analog

1746-NI4 ialah Modul Input Analog Saluran SLC 500 Empat (4). Ia mempunyai saluran analog yang boleh dipilih pengguna untuk voltan atau arus untuk menyokong pelbagai aplikasi pemantauan dan kawalan; ia mempunyai resolusi 16-bit dan mengandungi blok terminal boleh tanggal yang menyediakan sambungan saluran input analog. Saluran ini boleh disambungkan sebagai input pembezaan. Terdapat DIP yang menghidupkan papan litar untuk memilih input atau voltan semasa. Arus Backplane pada 5 Volt modul ini ialah 25 mA; pada 24 Volt, arus ialah 85 mA. Perhatian harus diberikan untuk mengelak menyambungkan sumber voltan tanpa arus pemancar, dsb. ke saluran yang dikonfigurasikan untuk input arus. Operasi modul yang salah atau kerosakan modul mungkin berlaku.

1746-NI4 mempunyai Panjang Kabel Standard 0.5, 1, 2.5, dan 5.0 meter. Penyambung AIFM modul ini ialah 15-pin D-shell. Allen Bradley 1746-NI4 mempunyai Spesifikasi Input Gelung Semasa: julat input ialah +/-20 mA (nominal) dan +/-30 mA (maksimum). Impedans Input ialah 250 Ohms dengan resolusi 1.22070 & μA setiap LSB dan anggaran ralat Gain drift +/-67 ppm/darjah Celsius. Ketepatan keseluruhan pada 25 darjah Celsius ialah +/- 0.365% daripada skala penuh, +/- 0.642% pada 60 darjah Celsius. Hanyutan ketepatan keseluruhan ialah +79 ppm/darjah Celsius skala penuh. Julat voltan input 1746-NI4 ialah +/-10 Volt DC -1 LSB. Impedansnya ialah 1 mega Ohms. Ketepatan drift ialah +63 ppm/ darjah Celsius skala penuh. Resolusi ialah 305.176 & µV setiap LSB, dengan hanyut ralat Gain pada +/- 57 ppm/darjah Celsius. Ketepatan Keseluruhan pada 25 darjah Celsius ialah +/-0.284% daripada skala penuh, dan +/-0.504% pada 60 darjah Celsius.

1746-NI4 ialah modul input analog daripada siri SLC 500 Allen-Bradley. Ia mempunyai Empat (4) saluran input tidak terpencil yang berbeza, boleh dipilih secara individu untuk input voltan atau arus. Julat isyarat input boleh dipilih termasuk -20 hingga +20 mA (atau) -10 hingga +10V dc.

Modul ini beroperasi dengan menukar isyarat input analog melalui Modulasi Delta-Sigma dengan julat -16,384 hingga +16,384 untuk input Semasa dan -32,768 kepada +32,767 untuk input Voltan. Data yang ditukar boleh diproses dengan menggunakan algoritma Penskalaan untuk memaparkan pembolehubah proses yang diukur. Kedua-dua kaedah menghasilkan output berskala yang sama.

Modul ini serasi untuk digunakan dengan pengawal gaya perkakasan tetap atau modular SLC 500. Versi perkakasan Tetap SLC 500 disertakan dengan saluran I/O terbenam dengan keupayaan pengembangan terhad. Perkakasan modular SLC 500 PLC mempunyai sistem modular dan boleh disesuaikan sepenuhnya.

Modul ini mempunyai penunjuk LED terbina dalam untuk menunjukkan status setiap saluran dan status keseluruhan operasi modul. Ini menyediakan diagnostik modul pantas yang juga boleh diakses melalui gangguan diagnostik pengawal. Sistem pelaporan ini membolehkan tempoh penyelesaian masalah yang lebih cepat dan meningkatkan ketersediaan modul.

Spesifikasi teknikal untuk 1746-NI4

Nombor Bahagian/No. Katalog : 1746-NI4

Siri : SLC 500

Jenis Modul : Modul I/O Analog

Arus Satah Belakang (5 Volt): 25 miliamp

Arus Satah Belakang (24 Volt DC): 85 miliamp

Isyarat masukan Kategori : -20 hingga +20 mA (atau) -10 hingga +10V dc

Lebar jalur : 10 Hertz

Pengekodan Input Semasa : -16,384 kepada +16,384

Masa Kemas Kini : 512 mikrosaat

Pengekodan Input Voltan: -32,768 kepada +32,767

Resolusi: 16 bit

Lokasi casis: Mana-mana slot modul I/O kecuali slot 0

Langkah Respon: 60 milisaat

Arus Satah Belakang : (5 Volt) 35 mA;(24 Volt DC) 85 mA

Permohonan: Gabungan 120 Volt AC I/O

Jenis penukaran: Modulasi Delta-Sigma

Panjang Kabel : 0.5, 1, 2.5, atau 5.0 meter.

Resolusi Penukar: 16 bit
