Allen Bradley 1746-NO4I SLC 500 Modul Output Analog Baru dan Asli Berkualiti tinggi

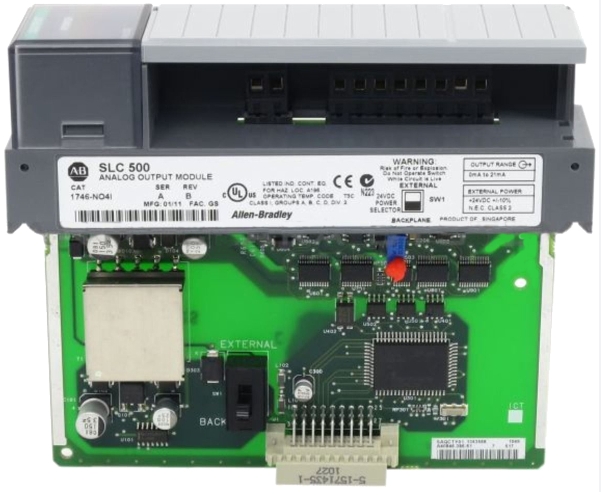

Allen Bradley 1746-NO4I Modul Output Analog SLC 500

Modul 1746-NO4I ialah modul keluaran analog Pengawal Logik Boleh Aturcara (PLC) yang dimiliki oleh platform produk SLC 500. Modul ini digunakan dengan platform yang disebutkan dan serasi dengan Dua (2) varian pengawal seperti perkakasan tetap gaya perkakasan modular.

Modul ini mampu menghasilkan julat arus keluaran 0 hingga 20 mA yang boleh digunakan untuk memacu instrumen dan peranti pemodulasi. Output analog biasa disambungkan kepada arahan kawalan pengawal. Jika digunakan dengan pengawal Proportional-Integral-Derivative, output analog ditugaskan untuk mewakili Output Kawalan (CO) pengawal PID. Untuk stesen pemuatan manual, output analog mewakili arahan manual yang dimasukkan oleh pengendali. Ia juga boleh digunakan untuk menghantar semula isyarat penting kepada satu atau berbilang peranti. Ini mungkin untuk tujuan petunjuk, pengelogan data dan penukaran isyarat.

Isyarat yang sesuai diberikan dengan mengubah suai sifat modul. Modul ini juga dipasang dengan suis pemilih terbenam untuk membolehkan pemilihan sumber bekalan kuasa. Bekalan kuasa dalaman boleh dipilih yang bermaksud modul akan menggunakan bekalan dari satah belakang manakala sumber luaran merujuk kepada bekalan kuasa luaran dengan spesifikasi 24 ±10% pada maksimum 195 mA.

1746-NO4I ialah modul keluaran analog saluran SLC 500 Empat (4) menggunakan format binari pelengkap 16-bit 2. Ia mempunyai 4 keluaran semasa yang mempunyai julat keluaran 0 hingga +20 mA dengan keluaran arus skala penuh 21 mA. Cabutan arus satah belakang modul ini ialah 55 mA pada 5 VDC manakala dan 195 mA pada 24 VDC manakala kapasiti lebih julat ialah 5% (0 hingga 21 mA dan 1 LSB). Penarafan voltan bekalan kuasanya ialah 24 Volt DC +/- 10% pada maksimum 195 mA dan pengasingan satah belakang ialah 500 Volt DC. Ambil perhatian bahawa sesetengah aplikasi memerlukan kuasa DC 21.6 hingga 26.4 Volt apabila tiada kuasa yang mencukupi mengalir daripada bekalan kuasa SLC.

1746-NO4I juga dilengkapi dengan masa tindak balas kemas kini 512 µs untuk semua saluran yang selari. Maklum balas langkah input modul ini ialah 2.5 milisaat pada 95%. Suhu operasinya ialah 0 hingga 60 darjah Celsius; Suhu penyimpanan ialah -40 hingga 85 darjah Celcius, dan kelembapan relatif ambien yang tidak terkondensasi ialah 5 hingga 95%. Modul keluaran yang ditentukur kilang ini mempunyai kepungan terbuka dan ia hanya serasi dengan casis 1746. Penunjuk status LED juga terdapat dalam modul ini. 1746-NO4I mempunyai julat beban 0 hingga 500 ohm dan reaktans beban maksimum 100 µH, dengan resolusi penukar 14 bit melalui kaedah penukaran R-2R Ladder. Hanyut ketepatan keseluruhan maksimum 1746-NO4I ialah +/- 70 ppm/ darjah Celsius ketepatan skala penuh.

Apabila pendawaian modul ini, gunakan kabel komunikasi terlindung seperti Belden 8761 atau yang setara dengan panjang disimpan sesingkat mungkin. Untuk kemudahan pendawaian, modul ini disediakan dengan terminal boleh tanggal untuk pendawaian yang dipermudahkan dan memudahkan apabila menggantikan modul.

Spesifikasi teknikal untuk 1746-NO4I

Nombor Bahagian/No. Katalog : 1746-NO4I

Siri : SLC 500

Jenis Modul : Modul Output Analog

Arus Satah Belakang (5 Volt): 55 miliamp

Keluaran : Empat (4)

Arus Satah Belakang (24 Volt DC): 195 miliamp

Keluaran Julat semasa: 0 hingga +20 mA

Output Skala Penuh: 21 mA

Keupayaan melampaui batas: 5% (0 hingga +21 mA - 1 LSB)

Pengekodan Output Semasa : 0 hingga +32764

Masa Kemas Kini : 512 mikrosaat

Arus Satah Belakang : (5 Volt) 55 miliamp; (24 Volt DC) 195 miliamp

Resolusi: 14 bit

Jawapan Langkah: 2.5 milisaat

Suhu Operasi Persekitaran : 0 hingga 60 darjah Celsius
