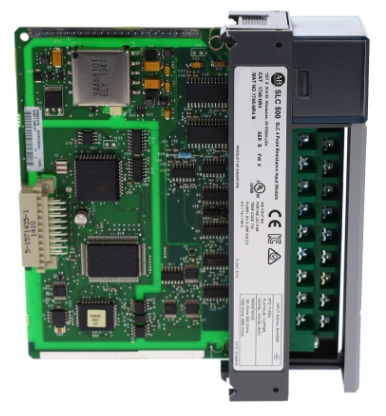

Allen Bradley 1746-NR4 SLC 500 RTD/Modul Input Analog Rintangan Baharu dan Asli Berkualiti tinggi

Allen Bradley 1746-NR4 SLC 500 RTD/Modul Input Analog Rintangan

Modul input 1746-NR4 SLC 500 RTD/rintangan mempunyai Empat (4) saluran tersedia yang diasingkan ke belakang. Kaedah penukaran A/D modul ialah modulasi sigma-delta. Modul ini serasi untuk pemasangan kepada gaya tetap atau perkakasan modular SLC 500. 1746-NR4 juga dilengkapi dengan penapisan input, terutamanya penapis digital lulus rendah yang mempunyai frekuensi boleh atur cara. Penunjuk status LED hadir pada modul 1746-NR4, khususnya 5 penunjuk yang terdiri daripada 1 penunjuk untuk status modul itu sendiri dan 4 penunjuk untuk saluran modul, dengan 1 penunjuk untuk setiap saluran. Jenis RTD yang serasi untuk modul ini ialah Besi Nikel, Nikel, Kuprum dan Platinum. Ambil perhatian bahawa modul ini tidak memerlukan bekalan kuasa luaran dan ia melakukan penentukuran sendiri secara automatik apabila kekerapan penapis, jenis input atau arus pengujaan, atau apabila saluran didayakan. Penggunaan arus satah belakang bagi modul 1746-NR4 ialah 50 mA setiap satu pada 5 Volt DC dan 24 Volt DC, dan penggunaan kuasa satah belakang maksimumnya ialah 1.5 Watt, dengan 0.3 Watt pada 5 Volt DC dan 1.2 Watt pada 24 Volt DC. Lebihan beban kekal maksimum yang boleh dikendalikan oleh modul ini ialah +/- 5 Volt DC untuk Volt dan +/- 5 mA untuk arus dan voltan mod biasa maksimumnya ialah +/- 1 Volt. Pengasingan optik 1746-NR4 ialah 500 Volt DC selama 1 minit antara kedua-dua input dan tanah casis dan antara input dan satah belakang.

1746-NR4 juga berfungsi pada suhu operasi 0 hingga 60 darjah Celsius dan ia boleh disimpan pada suhu bukan operasi -40 hingga 85 darjah Celsius.

1746-NR4 ialah modul Allen-Bradley yang dimiliki oleh keluarga produk SLC 500. Modul ini ialah modul Pengesan Suhu Rintangan (RTD) yang digunakan untuk antara muka penderia RTD kepada sistem kawalan SLC 500.

Ia menampilkan Empat (4) input RTD dengan setiap saluran menyokong pelbagai jenis jenis RTD. Jenis RTD yang serasi termasuk Platinum (385) 100, 200, 500 dan 1000; Platinum (3816) 100, 200, 500 dan 1000; Kuprum (426) 10, Nikel (618) 120, Nikel (672) 120, dan Besi Nikel (518) 604. Modul RTD ini boleh mengukur suhu serendah - 200 hingga 850 Deg. Celcius. Setiap saluran input dibina dengan pengesanan sensor rosak yang mungkin menunjukkan litar pintas atau terbuka. Apabila ralat ini dikesan, petunjuk modul berada di luar julat.

Modul ini juga serasi untuk mengukur pembolehubah proses melalui pendawaian terus isyarat rintangan seperti 0 - 150 Ohms, 0 hingga 500 Ohms, 0 hingga 1000 Ohms dan 0 hingga 300 Ohms. Ini boleh digunakan bukan sahaja untuk mengukur suhu tetapi untuk mengukur anjakan atau pergerakan atau peranti tertentu seperti mekanisme pilih dan letak, peralatan pengapit dan banyak aplikasi lain.

Ia serasi untuk pemasangan dalam perkakasan gaya tetap yang menggunakan 1746-A2 sebagai casis pengembangan atau kepada casis tempatan atau casis I/O jauh bagi perkakasan gaya modular. Modul ini tidak direka bentuk untuk pemasangan pada slot 0 perkakasan gaya modular kerana Slot 0 dikhususkan untuk modul Pengawal atau Penyesuai SLC 500.

Spesifikasi teknikal untuk 1746-NR4

Siri : SLC 500

Nombor Bahagian/No. Katalog : 1746-NR4

Input: 4

Jenis Modul : RTD/Modul Input Analog Rintangan

Tidak. jika Input : empat (4)

Lebar jalur : 2.62-65.5 Hertz

Penderia RTD yang Serasi: Platinum (385) 100, 200, 500 dan 1000; Platinum (3816) 100, 200, 500 dan 1000; Kuprum (426) 10, Nikel (618) 120, Nikel (672) 120, dan Nikel Besi (518) 604.

Masa Kemas Kini : 17 milisaat-1.2 saat

Julat input Rintangan Serasi: 0 - 150 Ohm, 0 hingga 500 Ohm, 0 hingga 1000 Ohm dan 0 hingga 300 Ohm

Arus Satah Belakang : 50 mA

Penggunaan Kuasa Pesawat Belakang : 1.5 W maks (0.3 W pada 5V dc, 1.2 W pada 24V dc)

Lokasi Casis I/O : Mana-mana slot kecuali Slot 0

Jawapan Langkah: 60 milisaat masuk, 2.5 milisaat keluar

Resolusi: .01 Deg. Celcius

Pengasingan Kendalian : 500 Volt/1 minit

Suhu Operasi: 0 hingga 60 darjah Celsius

Suhu penyimpanan: -40 hingga 85 darjah Celsius

Kaedah penukaran A/D : Modulasi Sigma-delta

Perkhidmatan Kami:

1、Semua produk kami adalah baru dan asli, dan berkualiti

2、Harga kami sangat kompetitif.

3、 Kami mempunyai kuantiti yang banyak dalam stok, jadi kami boleh membantu pelanggan mendapatkan komponen yang sukar diperoleh.

4、Semua pertanyaan akan dinilai dan akan dijawab dalam 24.

Pembungkusan & Penghantaran:

1、100% jenama Baru dan Meterai Kilang Asal!

2、Waranti: 1 tahun

3、Pakej: Pembungkusan asal dengan karton.

4、Masa penghantaran: Dihantar dalam 3-7 hari selepas pembayaran

5、Semua barangan akan diuji sebelum penghantaran
