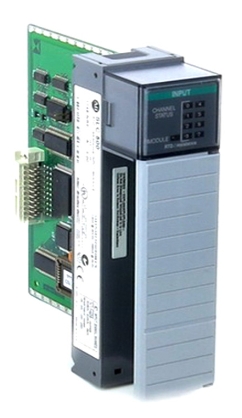

Allen Bradley 1746-NR8 Pengesan Suhu Rintangan (RTD) / Modul Rintangan
1746-NR8 ialah modul Pengesan Suhu Rintangan (RTD) / Rintangan. Modul ini menerima isyarat rintangan daripada penderia RTD seperti Platinum (385) 100, 200, 500 dan 1000; Platinum (3816) 100, 200, 500 dan 1000; Kuprum (426) 10, Nikel (618) 120, Nikel (672) 120, dan Nikel Besi (518) 604 dan nilai rintangan langsung 0 - 150 Ohm, 0 hingga 500 Ohm, 0 hingga 1000 Ohms dan 0 hingga 300 Ohms.
Modul ini digunakan secara eksklusif untuk sistem SLC 500. Ia mungkin digunakan secara khusus dengan Dua (2) varian SLC 500 seperti gaya perkakasan Tetap dan modular. Ia menduduki satu slot bagi mana-mana casis yang digunakan dan tidak memerlukan bekalan kuasa luaran sebaliknya, modul ini dikuasakan oleh kuasa satah belakang yang dijana oleh bekalan kuasa sistem.
Modul ini digunakan terutamanya untuk aplikasi Suhu kerana penderia RTD digunakan secara khusus untuk mengukur bacaan suhu. Keupayaan rintangan modul ini boleh digunakan untuk mengukur anjakan atau pergerakan atau peranti mekanikal. Biasanya, ia digunakan untuk mengukur panjang perjalanan, pergerakan yang dicerminkan oleh penurunan dan peningkatan bacaan rintangan.
Modul ini menyokong penderia 2-Wire, 3-Wire dan 4-Wire RTD. Untuk RTD 2 wayar, wayar yang disyorkan ialah kabel terlindung Belden 9501 atau setara. Untuk RTD 3-Wire atau 4-Wire, gunakan kabel Belden 9533 atau Belden 83503. Untuk RTD 2-Wayar, elakkan penggunaan kabel yang panjang kerana ia mengurangkan ketepatan pengukuran. Ia tidak boleh dielakkan, kesan atau wayar panjang boleh diminimumkan dengan menggunakan kabel tolok yang lebih rendah seperti wayar AWG #16 dan bukannya AWG #24. Pada asasnya, gunakan kabel dengan rintangan yang lebih rendah setiap kaki. Terminal Blok Terminal Boleh Alih (RTB) bertujuan untuk sambungan wayar tunggal sahaja.
Status saluran boleh dipantau melalui penunjuk LED manakala operasi modul boleh dipantau melalui penunjuk status LED. Modul ini mempunyai penapis digital lulus rendah dan penapis input boleh atur cara. Penukaran analog kepada digital modul ialah modulasi sigma-delta. Proses penentukuran automatiknya berlaku setiap kali modul dikuasakan yang juga boleh diprogramkan kepada kitaran tertentu setiap 5 minit. Jenis RTD yang terdapat pada modul 1746-NR8 ialah tembaga, platinum, besi nikel dan nikel. Blok terminal yang serasi dengan modul ini ialah blok terminal Allen-Bradley 1746-RT-35. Penggunaan kuasa satah belakang modul 1746-NR8 ialah maksimum 1.82 W, dan penggunaan kuasa ialah 0.5 W pada 5 Volt DC dan 1.32 W pada 24 Volt DC. Penggunaan arus satah belakang 1746-NR8 ialah 100 mA pada 5 Volt DC dan 55 mA pada 24 Volt DC. Voltan mod biasa maksimumnya ialah +/- 1 Volt, manakala beban lampau kekal maksimumnya ialah +/- 5 mA untuk arus dan +/- 5 Volt DC. Voltan pengasingan modul 1746-NR8 berterusan pada 5 Volt DC antara saluran dan 500 Volt AC selama 1 minit antara input dan satah belakang, serta antara input dan tanah casis. Julat suhu operasinya ialah 32 hingga 140 darjah Fahrenheit, julat suhu penyimpanannya ialah -40 hingga 185 darjah Fahrenheit, dan kelembapan relatifnya yang tidak terkondensasi ialah 5 hingga 95%.
Spesifikasi teknikal untuk 1746-NR8
Siri : SLC 500
Nombor Bahagian/No. Katalog : 1746-NR8
Input: 8
Jenis Modul : RTD/Modul Input Analog Rintangan
Arus Satah Belakang (5 Volt): 100 miliamp
Tidak. jika Input : lapan (8)
Arus Satah Belakang (24 Volt): 55 miliamp
Penderia RTD yang Serasi: Platinum (385) 100, 200, 500 dan 1000; Platinum (3816) 100, 200, 500 dan 1000; Kuprum (426) 10, Nikel (618) 120, Nikel (672) 120, dan Nikel Besi (518) 604.
Masa Kemas Kini : 6 milisaat hingga 2 saat
Julat input Rintangan Serasi: 0 - 150 Ohm, 0 hingga 500 Ohm, 0 hingga 1000 Ohm dan 0 hingga 300 Ohm
Arus Pesawat Belakang : 100 mA @ 5VDC; 55 mA @ 24VDC
Penggunaan Kuasa Pesawat Belakang : Maksimum 1.82W (0.5W pada 5V dc, 1.32W pada 24V dc)
Jawapan Langkah: 60 milisaat masuk, 2.5 milisaat keluar
Lokasi Casis I/O : Mana-mana slot kecuali Slot 0
Julat Suhu Operasi: 32 hingga 140 darjah Fahrenheit
Resolusi: .01 Deg. Celcius
Suhu Operasi: 0 hingga 60 darjah Celsius
Suhu penyimpanan: -40 hingga 85 darjah Celsius
Kaedah penukaran A/D : Modulasi sigma-delta
