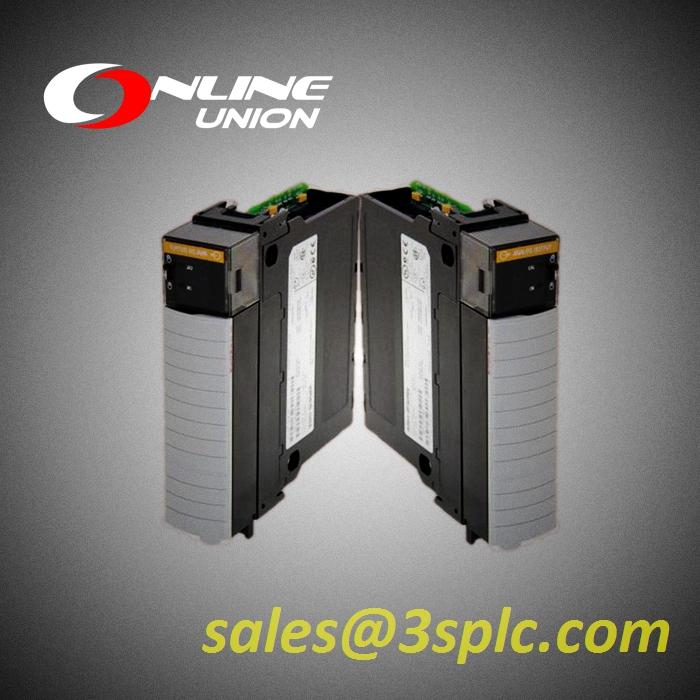

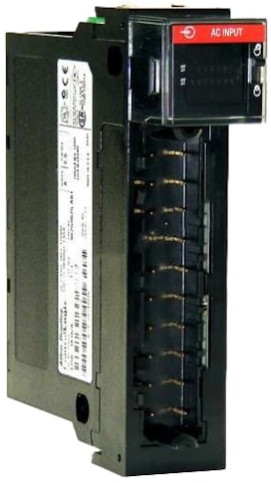

Allen Bradley 1756-IA16 ControlLogix 16 Pt D/I Modul AC 120V Jenama baharu

Allen Bradley 1756-IA16 ControlLogix 16 Pt D/I Modul AC 120V

Allen-Bradley 1756-IA16 ialah modul ControlLogix yang menampilkan Enam Belas (16) saluran input Diskret. Ia mempunyai Dua (2) kumpulan Lapan (8) saluran input setiap kumpulan dan beroperasi pada voltan isyarat nominal 120VAC dengan julat voltan kendalian 74-132 VAC dengan frekuensi 47-63 Hz. Ia serasi untuk digunakan dengan mana-mana casis ControlLogix. 1756-IA32 mempunyai Dua (2) kumpulan input dengan setiap kumpulan input mempunyai Lapan (8) saluran setiap satu. Ia disediakan dengan LED status saluran individu yang diaktifkan untuk memberikan maklum balas mengenai keadaan setiap saluran. Setiap saluran input mempunyai masa tunda perkakasan 10 ms maks + masa penapis untuk peralihan isyarat OFF ke ON dan 8 ms max + masa penapis untuk peralihan isyarat ON ke OFF. Masa penapis yang boleh dipilih pengguna untuk peralihan OFF ke ON ialah 1 ms atau 2 ms dan 9 ms atau 18 ms untuk peralihan ON ke OFF. Modul ini mempunyai masa kemas kini kitaran 200 µs-750 ms.

Spesifikasi teknikal untuk 1756-IA16

Pengilang：Rockwell Automation

Voltan Masukan：120VAC

Siri：ControlLogix

Nombor Bahagian/No Katalog：1756-IA16

Jenama：Allen-Bradley

Bilangan Input：Enam belas (16)

Julat Voltan Masukan：74-132VAC

Arus keadaan ON, min.：5 mA @ 79V AC, 47…63 Hz

ON-keadaan Semasa, maks.：13 mA @ 132V AC, 47…63 Hz

Masa kemas kini kitaran：200 µs…750 ms

Kelewatan Isyarat, peralihan HIDUP：Kelewatan perkakasan: 8 ms maks + masa penapis Masa penapis yang boleh dipilih pengguna: 9 ms atau 18 ms

Kelewatan Isyarat, Peralihan MATI：Kelewatan perkakasan: 10 ms maks + masa penapis Masa penapis yang boleh dipilih pengguna: 1 ms atau 2 ms

Arus Satah Belakang, 5.1VDC：100 mA

Arus Satah Belakang, 24VDC：2 mA

Jumlah kuasa Backplane：0.58 W

Blok Terminal Boleh Alih (RTB)：1756-TBNH 1756-TBSH

Jenis Modul：Modul Input AC Digital

Input：16

Julat Voltan Kendalian：74 hingga 132 Volt AC

Masa Lengah Input：Boleh diprogramkan 9 atau 18 milisaat

Arus Operasi Minimum：5 miliampere pada 74 Volt AC

Arus Operasi Maksimum：13 miliampere pada 132 Volt AC

Arus Input Maksimum, Luar Negeri：2.5 miliampere

Pelesapan Kuasa (Maks): 5.8 Watt pada 60 darjah Celsius

Arus Satah Belakang pada 5 Volt：105 miliampere

Arus Satah Belakang pada 24 Volt：2 miliampere

Penerangan:

Allen-Bradley 1756-IA16 ialah Enam Belas (16) saluran modul input AC daripada platform ControlLogix Programmable Automation Controller (PAC). Modul ini digunakan untuk antara muka peranti isyarat diskret seperti suis, sesentuh tambahan dan peranti operasi yang serupa yang dinilai untuk 120VAC, julat nominal dan voltan 74-132VAC dengan frekuensi 47-63 Hz. Modul ini mengeluarkan Arus dari satah belakang berjumlah 100 mA @ 5.1 VDC dan 24VDC mA Ia menggunakan jumlah kuasa satah belakang sebanyak 0.58 Watt dan pelesapan kuasa maksimum 5.8 W @ 60 °C (140 °F) dengan pelesapan Terma 18.41 BTU/jam.1756-IA32 mempunyai voltan OFF-state maksimum 20VAC dan arus OFF-state maksimum 2.5 mA. Begitu juga, penarafan arus ON-keadaan minimum 5 mA @ 74V AC dan arus ON-keadaan maksimum 13 mA @ 132V AC. Ia mampu menahan arus masuk maksimum 250 mA puncak.

Soalan Lazim & Hubungi:

S: Adakah anda syarikat perdagangan atau pengilang?

A: Kami adalah syarikat perdagangan.

S: Apakah masa utama anda?

J: Ia biasanya mengambil masa satu hingga tiga hari jika kami mempunyai stok. Jika barang tiada dalam stok, anda perlu berunding.

S: Adakah syarikat anda menyediakan sampel? Adakah ia percuma atau anda mengenakan bayaran tambahan?

A: Ia bergantung kepada barangan yang anda perlukan dan kuantiti yang anda pesan.

S: Apakah syarat pembayaran anda?

A: 100% T/T sebelum penghantaran. Jika kuantiti banyak, kita boleh berunding.
