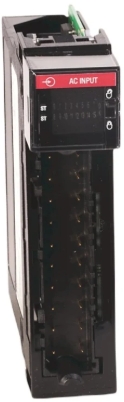

Allen Bradley 1756-IF16 ControlLogix 16 Point A/I Modul Jenama baru

Allen Bradley1756-IF16 ControlLogix 16 Point A/I Modul

Allen-Bradley 1756-IF16 ialah modul ControlLogix yang menampilkan Enam belas (16) saluran input analog berkelajuan tinggi yang berbeza atau Lapan (8) Pembezaan atau Empat (4). Modul ini menyokong julat isyarat input ±10V, 0-10V, 0-5V dan 0-20 mA dengan resolusi 320 µV/kiraan (15 bit + tanda bipolar) @ ±10.25V; 160 µV/kiraan (16 bit) @ 0-10.25V; 80 µV/kiraan (16 bit) @ 0-5.125V dan 0.32 µA/kira (16 bit) @ 0-20.5 mA. Modul ini digunakan dengan Blok Terminal Boleh Alih (RTB) 1756-TBCH atau 1756-TBS6H. Dengan pendawaian satu hujung, modul menjadi modul input analog saluran Enam Belas (16). Begitu juga, modul dikurangkan kepada modul input analog saluran Lapan (8) apabila digunakan dengan pendawaian pembezaan. Tambahan pula, modul tersebut menjadi modul input analog Empat (4) saluran apabila modul disambungkan sebagai pendawaian pembezaan berkelajuan tinggi.

Spesifikasi teknikal untuk 1756-IF16

Pengilang：Rockwell Automation

Jenis Modul：Modul Input Analog

Siri：ControlLogix

Nombor Bahagian/No Katalog：1756-IF16

Jenama：Allen-Bradley

Bilangan Input：16 hujung tunggal, 8 pembezaan atau 4 pembezaan (kelajuan tinggi)

Isyarat analog：±10V, 0-10V, 0-5V dan 0-20 mA

Resolusi：320 µV/kiraan (15 bit + bipolar tanda) @ ±10.25V; 160 µV/kiraan (16 bit) @ 0…10.25V: 80 µV/kiraan (16 bit) @ 0…5.125V; 0.32 µA/kiraan (16 bit) @ 0…20.5 mA

Masa menetap：<80 ms hingga 5% daripada skala penuh.

Masa Imbasan：16 pt satu hujung: 16-488 ms; Pembezaan 8 pt: 8-244 ms dan 4 pt pembezaan kelajuan tinggi: 5-122 ms

Arus Satah Belakang, 5.1VDC：150 mA

Arus Satah Belakang, 24VDC：65 mA

Jumlah kuasa Backplane：2.33 W

Blok Terminal Boleh Alih (RTB)：1756-TBCH 1756-TBS6H

Kaedah penukaran modul：Sigma-Delta

Format data：Mod integer (kiri dibenarkan, pelengkap 2 s) IEEE 32-bit titik terapung

Input：16 single, 8 differential, 4 high speed differential

Resolusi Input：(+/-) 10.25 Volt, 0 hingga 5.125 Volt, 0 hingga 10.25 Volt

Arus Satah Belakang (5Volt)：150 miliamp

Arus Satah Belakang (24Volt)：65 miliamp

Pelesapan Kuasa (Maks)：2.3 Watt (Voltan), 3.9 Watt (Semasa)

Blok Terminal Boleh Ditanggalkan：1756-TBCH, 1756-TBS6H

Arus Input Maksimum, Luar Negeri：1.5 miliampere

Penggunaan Kuasa：2.3 Watt

Penerangan:

Allen-Bradley 1756-IF16 ialah modul input analog ControlLogix. Modul ini menerima isyarat arus dan voltan seperti ±10V, 0-10V, 0-5V dan 0-20 mA. Modul ini menyokong Tiga (3) jenis konfigurasi pendawaian isyarat seperti pendawaian pembezaan hujung tunggal, pembezaan dan kelajuan tinggi. Antara konfigurasi pendawaian yang disokong, pendawaian satu hujung adalah yang paling sensitif kepada bunyi dan mesti digunakan dengan isyarat yang mempunyai asas yang sama. Untuk peningkatan kerentanan hingar, kaedah pendawaian pembezaan digunakan manakala pendawaian pembezaan berkelajuan tinggi digunakan dalam sistem yang memerlukan kemas kini data pantas, berbanding dengan isyarat input.

Resolusi individu 1756-IF16 ialah 320 µV/kiraan (15 bit + bipolar tanda) @ ±10.25V julat input; 160 µV/kiraan (16 bit) @ 0-10.25V julat input; 80 µV/kiraan (16 bit) @ 0-5.125V julat input dan 0.32 µA/kira (16 bit) @ 0-20.5 mA. Modul ini mempunyai masa imbasan yang berbeza-beza seperti 16-488 ms untuk satu hujung; 8-244 ms dengan pendawaian pembezaan dan 5-122 ms dengan pendawaian pembezaan berkelajuan tinggi. Ia mempunyai litar penukar analog-ke-digital terbina dalam menggunakan kaedah Sigma-Delta. Data yang ditukar disimpan mengikut mod integer (dibenarkan kiri, pelengkap 2 s) Format data titik terapung IEEE 32-bit. Modul ini mempunyai ketepatan yang ditentukur lebih baik daripada 0.05% julat untuk input Voltan dan 0.15% julat untuk input Semasa.

Cabutan semasa modul ini pada 5.1 Volt ialah 150 mA, atau ialah 65 mA pada 24 Volt. Penarafan voltan dan arus satah belakang ialah 5.1 Volt DC, 150 mA pada maksimum, dan 24 Volt DC 65 mA pada maksimum. Julat arus input adalah dari 4 hingga 20 mA dan julat voltan masukan adalah dari -10 hingga 10 Volt dan terhad kepada 100VA. Pelesapan kuasa Voltan adalah sekitar 2.3 Watt dan pelesapan kuasa semasa ialah 3.9 Watt. Pelesapan haba untuk voltan ialah 7.84 BTU/jam dan 13.3 BTU/jam untuk arus. Ia juga mempunyai perlindungan overvoltage maksimum 30 Volt DC (voltan) dan 8 Volt DC (semasa).
