Allen Bradley 1756-IF16H ControlLogix 16 Pt A/I HART Modul Jenama

Allen Bradley 1756-IF16H ControlLogix 16 Pt A/I HART Modul

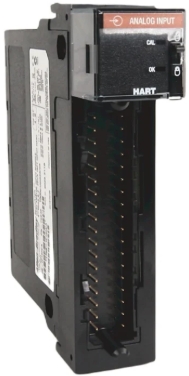

Modul input Allen-Bradley 1756-IF16H ialah modul input analog jenis ControlLogix HART. Ia digunakan untuk menyambungkan pengawal Logix kepada sistem mesin perindustrian. Modul input analog 1756-IF16H beroperasi dengan menerima isyarat daripada peranti penghantar nilai proses dan menukarkannya kepada nilai pengukuran seperti nilai suhu atau tekanan yang boleh digunakan oleh pengawal Logix. Ia direka bentuk untuk dipasang dalam casis ControlLogix dengan RTB atau blok terminal boleh tanggal yang menempatkan semua pendawaian sisi medannya. Modul input analog 1756-IF16H mempunyai modem HART yang berasingan untuk setiap saluran input.

Spesifikasi teknikal untuk 1756-IF16H

Pengilang：Rockwell Automation

Resolusi：16-21 Bit

Jenis Modul：Modul Input Analog dengan protokol HART

Nombor Bahagian/No Katalog：1756-IF16H

Jenama：Allen-Bradley

Keluarga Produk：Terminal Operator PanelView Plus / PanelView Plus CE

Bilangan Input：16 Input pembezaan; Modem HART khusus bagi setiap saluran

Isyarat analog：0-20 mA dan 4-20 mA

Kaedah penukaran：Pengiraan berturut-turut

Format Data：Mod integer (kiri dibenarkan, pelengkap 2 s) IEEE 32-bit titik terapung

Masa imbasan input modul, min：11…328 ms (bergantung kepada penapis)

Masa imbasan HART modul：Anggarkan 1 s jika semua saluran HART didayakan

Blok Terminal boleh tanggal：1756-TBCH; 1756-TBS6H

Arus Satah Belakang, 5.1VDC：200 mA

Arus Satah Belakang, 24VDC：125 mA

Jumlah kuasa Backplane：4.02 W

Siri：ControlLogix

Input：16 Pembezaan

Julat Voltan Masukan：0-20 atau 4-20 miliamp

Perlindungan voltan lampau：8 Volt DC

Voltan Pengasingan：50 Volt Berterusan

Kepungan：Buka

Blok Terminal Boleh Ditanggalkan：1756-TBCH, 1756-TBS6H

Penerangan:

Allen-Bradley 1756-IF16H ialah modul input analog daripada 1756 ControlLogix Programmable Logic Controller Automation (PAC). Ia menyokong penyepaduan isyarat input 0-20 mA atau 4-20 mA melalui pendawaian keras dan protokol komunikasi Transduser Jauh Beralamat Lebuhraya (HART). Modul ini menyediakan Enam belas (16) isyarat arus pembezaan dan Satu (1) modem HART bagi setiap saluran.

1756-IF16H mempunyai Penukar Analog ke Digital (ADC) bersepadu menggunakan kaedah anggaran berturut-turut. Julat resolusi penukaran analog ialah 16-21 bit, membolehkan lebih banyak titik pengukur dipaparkan. Isyarat ditukar disimpan dalam mod Integer (dibenarkan kiri, pelengkap 2 s) Nombor titik terapung 32-bit IEEE.

Allen-Bradley mengesyorkan penggunaan sambungan wayar tunggal apabila menamatkan isyarat kepada 1756-IF16H. Diameter wayar ialah 0.33…2.1 mm2 (22…14 AWG) pepejal atau dawai tembaga terlindung terkandas dengan penarafan penebat 105 °C (221 °F) atau lebih tinggi dan ketebalan penebat maksimum 1.2 mm (3/64 in.). Blok Terminal Boleh Alih (RTB) yang Serasi untuk digunakan dengan 1756-IF16H ialah 1756-TBCH dan 1756-TBS6H.

1756-IF16H mempunyai ketepatan yang ditentukur yang lebih baik daripada julat 0.13% pada semua penapis manakala ralat modul ialah 0.3% julat. Masa imbasan input modul ialah 11…328 ms yang bergantung kepada penapis manakala masa imbasan HART modul dianggarkan pada 1 s jika semua saluran HART didayakan.
