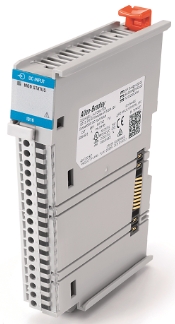

Allen Bradley 5069-IB16 Compact 5000 DC Input Modul Jenama baru

Allen Bradley 5069-IB16 Modul Input 5000 DC Padat

Allen-Bradley 5069-IB16 ialah modul input Diskret 5000 Kompak. Ini ialah modul input DC yang menampilkan Enam belas (16) saluran input tenggelam, menerima julat voltan isyarat 10-32VDC dalam satu kumpulan saluran input. Ia mempunyai julat arus input 4-7.4 mA setiap saluran @ 10-32VDC. Modul ini memerlukan RTB untuk menamatkan isyarat yang RTB yang serasi termasuk RTB 5069-RTB18-SPRING dan RTB 5069-RTB18-SCREW.

Spesifikasi teknikal untuk 5069-IB16

Jenis Modul：Modul Input DC Digital

Nombor Bahagian/No Katalog：5069-IB16

Jenama：Allen-Bradley

Pengeluar：Automasi Rockwell

Siri：Padat 5000 I/O

Bilangan Input：Enam Belas (16) Input

Voltan Masukan：12/24 VDC

Julat Voltan Kendalian：10-32VDC

Kekunci Modul：elektronik

Masa Tunda Input, MATI hingga HIDUP：50 µs + masa penapis

Pelesapan Kuasa (Maks)：3.9 W

Kuasa MOD：75 mA @ 18…32V DC

Laluan Kuasa MOD, maks：9.55 A @ 18…32V DC

Kuasa SA：200 mA @ 79…264V AC

Laluan Kuasa SA, maks：9.95 A @ 79…264V AC

Pelesapan Terma：13.3 BTU/jam

Blok Terminal Boleh Alih：5069-RTB18-SPRING RTB; 5069-RTB18-SCREW RTB

Bilangan Input：1 Kumpulan 16 Saluran (Tenggelam)

Bilangan Keluaran：T/A

Kategori Voltan：Siki DC 12/24 Volt

Julat Voltan Masukan：10-32 Volt DC

Julat Voltan Keluaran：N/A

Pelesapan Kuasa：3.9 Watt

Jenis Kepungan：Tiada (Gaya Terbuka)

Dimensi：5.4 x 0.87 x 4.2 in (138 x 22 x 105 mm)

Berat： 0.39 paun (175 g)

Penerangan:

5069-IB16 ialah modul input diskret daripada Allen-Bradley. Modul ini adalah sebahagian daripada keluarga Compact 5000 I/O. Modul ini beroperasi pada julat voltan 10-32VDC dan menyediakan Enam belas (16) saluran input tenggelam, membenarkan peranti isyarat disepadukan ke Pengawal Automasi Boleh Aturcara (PAC).

5069-IB16 menyokong berfungsi sebagai modul I/O tempatan pengawal CompactLogix atau sebagai komponen I/O Teragih, dipasang dengan penyesuai komunikasi I/P Ethernet Kompak 5000. Tanpa mengira penggunaan modul, saluran input modul ini diaktifkan pada bekalan Voltan minimum 10VDC dan maksimum 32VDC dengan nilai undian nominal 24VDC. Begitu juga, arus On-State minimum ialah 4 mA @ 10V dan arus On-state maksimum sebanyak 7.4 mA @ 32VDC manakala arus input nominal ialah 6 mA @ 24VDC.

Rel DIN modul ini dipasang. Sama seperti mana-mana modul lain dalam siri ini, ia disediakan dengan selak rel DIN serta bahagian atas dan bawah yang saling mengunci untuk memastikan penjajaran yang betul bagi modul bersebelahan. Modul ini digunakan dengan blok terminal boleh tanggal (RTB) untuk pendawaian isyarat input. RTB yang serasi untuk modul ini termasuk RTB 5069-RTB18-SPRING dan RTB 5069-RTB18-SCREW. Apabila membuat sambungan isyarat, saiz wayar yang sesuai ialah 0.5-1.5 mm2 (22-16 AWG) pepejal atau dawai tembaga terlindung terkandas dengan penarafan penebat 105 °C (221 °F), atau diameter yang lebih tinggi dan maksimum termasuk penebat 2.9 mm (0.11 in.). Hanya Satu (1) wayar disyorkan setiap terminal apabila menggunakan RTB jenis spring. Begitu juga, apabila RTB jenis skru digunakan, saiz wayar yang disyorkan ialah 0.5-1.5 mm2 (22…16 AWG) pepejal atau dawai kuprum terlindung terkandas dengan penarafan penebat 105 °C (221 °F), atau lebih tinggi dan diameter maksimum 3.5 mm (0.14 in.) termasuk penebat.

Voltan input modul ini berjulat dari 10-32V DC. Arus masuk maksimum (kuasa MOD) modul ini ialah 75 mA. Voltan laluan (kuasa MOD) modul ini adalah dari 18-32V DC. Pelesapan kuasa maksimum modul ini ialah 3.9 W. Pelesapan haba maksimum modul ini ialah 13.3 BTU/jam. Allen-Bradley 5069-IB16 dibekalkan sebagai peralatan jenis terbuka. 5069-IB16 bertujuan untuk digunakan dalam persekitaran industri. Modul ini digunakan dalam persekitaran pencemaran 2 (seperti yang ditakrifkan dalam EN/ IEC0664-1) apabila digunakan dalam persekitaran Zon 2. Kepungan hendaklah boleh diakses hanya dengan menggunakan perkakas. Sila gunakan bekalan kuasa luaran yang berasingan untuk kuasa MOD dan kuasa SA. Ini boleh mengelakkan akibat yang tidak diingini yang boleh berlaku jika anda menggunakan hanya satu.
