Dalam bidang automasi perindustrian, komunikasi yang lancar antara peranti adalah penting untuk memastikan kecekapan, kebolehpercayaan dan kawalan masa nyata. GE Fanuc IC200PBI001, Unit Antara Muka Rangkaian (NIU) Profibus-DP yang direka untuk siri VersaMax, menonjol sebagai penyelesaian yang berkuasa untuk mengintegrasikan modul I/O ke dalam rangkaian Profibus.

Apakah IC200PBI001 itu?

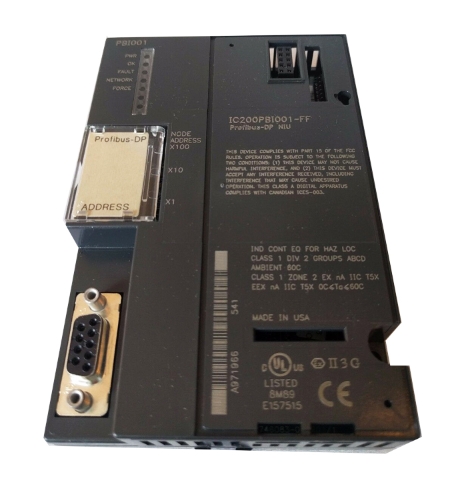

IC200PBI001 ialah peranti hamba pada rangkaian Profibus-DP, bertindak sebagai pengawal untuk sehingga 64 modul I/O VersaMax. Ia merapatkan jurang antara sistem I/O tempatan dan peranti induk Profibus (cth., PLC atau HMI), membolehkan pertukaran data automatik, diagnostik dan kawalan. Reka bentuknya yang padat dan binaannya yang lasak menjadikannya sesuai untuk persekitaran perindustrian yang mencabar, seperti kilang pembuatan, kemudahan tenaga dan sistem automasi proses.

Ciri-ciri Utama

1. Konfigurasi Rangkaian Fleksibel

• Julat Alamat: NIU menyokong alamat Profibus dari 1 hingga 125, membolehkan penyepaduan mudah ke dalam rangkaian sedia ada.
• Kadar Data: Ia secara automatik mengesan kelajuan rangkaian antara 9.6 Kbaud hingga 12 Mbaud, memastikan keserasian dengan pelbagai peranti induk.
• Jenis Penyambung: Penyambung D-sub 9-pin memudahkan sambungan fizikal, manakala kebolehpasangan rel DIN modul meningkatkan fleksibiliti pemasangan.

2. Sokongan I/O yang Komprehensif

• Kapasiti: IC200PBI001 mengendalikan sehingga 375 bait data I/O, dibahagikan antara input (244 bait) dan output (244 bait). Skalabiliti ini sesuai dengan aplikasi yang memerlukan I/O analog atau digital berketumpatan tinggi.
• Keserasian Modul: Ia berfungsi dengan lancar dengan semua Modul Analog Ketumpatan Tinggi VersaMax, menjadikannya serba boleh untuk persediaan isyarat campuran.

3. Diagnostik dan Pemantauan yang Mantap

Panel hadapan mempunyai lima penunjuk LED untuk maklum balas status masa nyata:

• PWR (Hijau): Menunjukkan bekalan kuasa aktif.
• OK (Hijau): Mengesahkan firmware berfungsi.
• KEROSAKAN (Amber): Memberi amaran kepada pengguna tentang kerosakan dalaman atau isu modul I/O.
• RANGKAIAN (Hijau/Kuning/Mati):
  • Hijau: Pemindahan I/O yang berjaya.
  • Amber: Konfigurasi induk ditolak.
  • Mati: Tiada komunikasi dengan tuan.
• FORCE (Hidup/Mati): Menunjukkan jika mana-mana nilai I/O diganti secara manual.

LED ini membolehkan juruteknik menyelesaikan masalah dengan cepat tanpa bergantung pada alat luaran.

4. Kecekapan Kuasa

NIU menggunakan 250 mA daripada bas 5V dan 10 mA daripada bas 3.3V, meminimumkan penggunaan kuasa dalam penggunaan berskala besar. Modul bekalan kuasa khusus dipasang terus pada NIU, memudahkan pendawaian dan mengurangkan kekusutan.

Spesifikasi Teknikal Sepintas Lalu

• Dimensi: 120 × 50 × 90 mm
• Berat: 0.31–0.55 kg (bergantung pada sumber)
• Memori Diagnostik Pengguna: 5 bait
• Pengembangan: Menyokong modul I/O tambahan melalui rak pengembangan.
• Waranti: Biasanya 1–2 tahun (berbeza mengikut pembekal).

Aplikasi Praktikal

IC200PBI001 cemerlang dalam senario yang memerlukan:

• Pertukaran Data Berkelajuan Tinggi: Kadar baud yang dikesan secara automatik memastikan kependaman minimum dalam proses sensitif masa.
• Kebolehskalaan: Mengurus 64 modul I/O setiap NIU mengurangkan keperluan untuk berbilang antara muka, sekali gus mengurangkan kos dan kerumitan.
• Diagnostik Jauh: Penunjuk LED dan memori diagnostik memudahkan penyelenggaraan ramalan, sekali gus mengurangkan masa henti.

Contohnya, di kilang pemprosesan makanan, NIU boleh menyambungkan sensor suhu, pengawal motor dan penggerak injap ke PLC pusat, membolehkan kawalan tepat ke atas barisan pengeluaran. Amaran kerosakannya akan membantu pengendali menangani isu seperti kegagalan sensor atau gangguan komunikasi sebelum ia memuncak.

Mengapa Memilih IC200PBI001?

• Kebolehpercayaan Terbukti: Reputasi GE Fanuc untuk perkakasan gred perindustrian memastikan prestasi jangka panjang.
• Kemudahan Penggunaan: LED intuitif dan konfigurasi automatik mengurangkan masa persediaan.
• Keberkesanan Kos: Kapasiti I/O yang tinggi bagi setiap modul mengurangkan jumlah kos pemilikan.

GE Fanuc IC200PBI001 kekal sebagai asas rangkaian Profibus-DP, menawarkan gabungan fleksibiliti, diagnostik dan kecekapan kuasa. Sama ada anda menaik taraf sistem legasi atau mereka bentuk seni bina automasi baharu, NIU ini menyediakan asas yang boleh dipercayai untuk komunikasi peranti yang lancar.

Bagi jurutera yang mencari antara muka yang mantap, boleh diskala dan mesra pengguna, IC200PBI001 sememangnya patut dipertimbangkan. Keupayaannya untuk mengendalikan konfigurasi I/O yang kompleks sambil memudahkan penyelesaian masalah menjadikannya aset abadi dalam automasi perindustrian.
