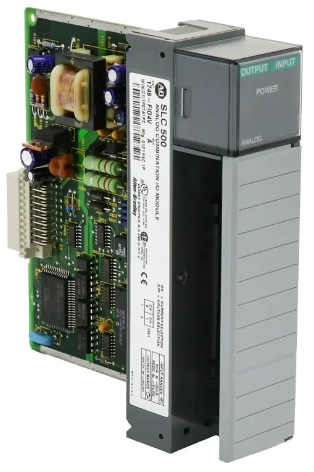

Allen Bradley 1746-FIO4V Modul Gabungan Analog SLC 500
Modul kombinasi analog pantas 1746-FIO4V SLC 500 mempunyai Empat (4) saluran. Khususnya, ia mempunyai Dua (2) saluran masukan analog cepat, voltan pembezaan atau arus, yang boleh dipilih mengikut saluran, dan Dua (2) output voltan yang dikumpulkan bersama. Saluran inputnya mempunyai julat input 0-20 mA, voltan masukan mutlak maksimum +/- 7.5V DC atau 7.5V AC RMS, arus input mutlak maksimum 0-30 mA. Saluran keluaran modul ini disertakan dengan -10 hingga +10VDC -1 LSB. 1746-FIO4V juga dilengkapi dengan pendawaian medan ke pengasingan satah belakang 500V DC.
Modul ini menggunakan komunikasi binari pelengkap dua 16-bit. Penarafan arus satah belakang ialah 55 mA pada 5 V dan 150 mA pada 24V manakala masa tindak balas langkah bagi 1746-FIO4V ialah 100 milisaat masuk dan 2.5 milisaat keluar pada 95%, manakala masa kemas kininya ialah 512 milisaat. Resolusinya ialah 12 bit masuk dan 14 bit keluar, dan lebar jalurnya ialah 7 KHz.
Modul ini disertakan dengan penunjuk status LED. 1746-FIO4V menggunakan pelekap casis dan ia disertakan dalam kepungan jenis terbuka, dengan modul 1746-FIO4V serasi dengan kabel penyambung 14 AWG. Kelembapan relatifnya yang tidak terkondensasi ialah 5-95%.
Allen-Bradley 1746-FIO4V ialah modul Gabungan Analog Pantas yang menampilkan Dua (2) saluran input Arus dan Dua (2) Voltan keluaran. Modul ini digunakan secara eksklusif untuk platform pengawal SLC 500 dari Rockwell Automation.
Julat arus input modul ialah 0 hingga 20 mA nominal dan maksimum 0-30mA. Dengan setiap saluran boleh dikonfigurasikan isyarat Standard Elektrik 0-20 mA atau 4-20 mA. Jika dikonfigurasikan untuk input Voltan, julat voltan input ialah 0 hingga 10VDC dengan isyarat standard boleh dikonfigurasikan 0 hingga 5VDC, 1 hingga 5 VDC dan 0 hingga 10VDC. Input analog ini mewakili Pembolehubah Proses (PV) proses sama ada gelung Terbuka, Gelung Tertutup atau gelung pemantauan. Lazimnya, isyarat analog yang diterima dikondisikan untuk ditukar kepada unit kejuruteraan yang lebih dikenali sebagai Penskalaan.
Julat keluaran analog modul ialah -10 hingga +10VDC. Ia juga mungkin dikonfigurasikan untuk menyediakan output voltan standard 0 hingga 5 VDC, 1 hingga 5 VDC, 0 hingga 10VDC dan -10 hingga 10VDC. Output analog mungkin datang daripada pengiraan dalaman, logik penskalaan atau keluaran kawalan Proportional-Integral-Derivative (PID). Output ini boleh digunakan untuk melaksanakan kawalan modulasi Injap, Pemacu Frekuensi Boleh Ubah (VFD), Penduduk, Penukar dan transduser serta antara muka kepada penunjuk, pencatat data dan perakam.
Apabila memasang modul ini pada casis, pertimbangkan kesan Suhu Ambien dan Bunyi Elektrik. Seboleh-bolehnya, pasang modul ini jauh dari voltan AC atau voltan DC tahap tinggi, jauh dari bekalan kuasa rak atau dalam rak IO yang terdedah dalam suhu ambien yang lebih.
Spesifikasi teknikal untuk 1746-FIO4V
Nombor Bahagian/No. Katalog : 1746-FIO4V
Siri : SLC 500
Input: 2
Jenis Modul : Modul Gabungan Analog
Keluaran: 2
Bilangan Input : Dua (2)
Arus Satah Belakang (5 Volt) : 55 miliamp
Jenis Isyarat Input : Voltan / Arus
Arus Satah Belakang (24 Volt) : 150 miliamp
Julat Isyarat Input : 0…20 mA (nom); 0…30 mA (maks)
B : 7 kilohertz
Jenis Isyarat Output : Voltan
Julat Isyarat Output : –10 … 10V – 1 LSB (biasa)
Masa Kemas Kini : 512 mikrosaat
Arus Pesawat Belakang : (5 Volt) 55 miliamp; (24 Volt) 150 miliamp
Tindak Balas Langkah : 100 milisaat masuk, 2.5 milisaat keluar
Resolusi : 12 bit masuk, 14 bit keluar
