Modul Gabungan Analog Allen Bradley 1746-NIO4I SLC 500 Baharu dan Asli berkualiti tinggi

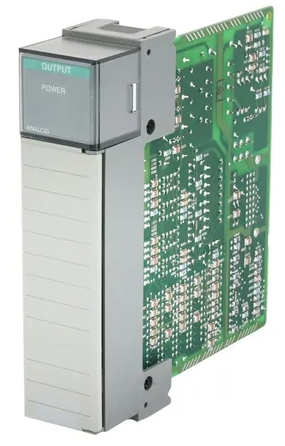

Allen Bradley 1746-NIO4I Modul Gabungan Analog SLC 500

1746-NIO4I ialah modul I/O Analog Empat Saluran SLC 500 oleh Allen-Bradley. Modul ini adalah modul gabungan yang dilengkapi dengan Dua (2) input dan Dua (2) titik output dalam satu modul slot. Ia mempunyai 2 titik input voltan atau arus pembezaan dan 2 output semasa dengan tarikan arus satah belakang keseluruhan 55mA pada 5 Volt dan 14 5mA pada 24 Volt. Titiknya mempunyai voltan mod biasa -20 hingga 20 Volt dengan isyarat penolakan modul biasa 105 dB pada 60 Hertz dan isyarat penolakan mod Normal 55dB pada 60 Hertz. 1746-NIO4I menggunakan penukar Sigma-Delta ADC dengan resolusi penukar 16 bit, +/-1 LSB, dan 0.01% kebolehulangan dan Ketidak-Lineariti. Arus input normalnya berjulat antara -20 dan +20 mA dengan impedans semasa 250 Ohms.22 A setiap LSB. 1746-NIO4I mempunyai ketepatan keseluruhan +/-0.642% pada 0 hingga 60 darjah Celsius dengan ketepatan drift +79 ppm/5 darjah Celsius dan ralat keuntungan dan drift maksimum +/- 0.556% dan +/- 67ppm/ darjah Celsius. 1746-NIO4I juga mempunyai penarafan input voltan -10 hingga 10 Volt DC dan impedans voltan 760 KOhms pada resolusi 305 mikroVolt setiap Bit Kurang Ketara (LSB). Ia juga mempunyai ketepatan +/- 0.504%, dan ketepatan dan ralat drift +/- 63 ppm/darjah Celsius dan +/- 57 ppm/darjah Celsius. 1746-NIO4I menawarkan lebihan voltan sama ada pada 220 Volt AC (RMS) atau 220 Volt DC (berterusan). Output semasa mempunyai julat beban 0 hingga 500mA dengan julat normalnya pada 0-20 mA dan keupayaan lebih julat 5% pada 2.56348 mikroA setiap resolusi isyarat LSB. 1746-NIO4I juga mempunyai ketepatan keseluruhan ±0.541% dengan ketepatan drift ±70 ppm/darjah Celsius dan ralat keuntungan dan mengimbangi ±0.516% dan +/-12 LSB. Keseluruhan modul mempunyai pengasingan yang diuji 500 Volt antara medan dalam pengasingan pendawaian ke satah belakang dan ia mempunyai masa kemas kini agregat 512 mikroSekon untuk semua saluran. Suhu operasi 1746-NIO4I berjulat antara 0 dan 60 darjah Celsius pada kelembapan relatif tidak terkondensasi 5 hingga 95%.

1746-NIO4I ialah modul gabungan analog yang mempunyai Dua (2) Voltan atau Pembezaan Arus, saluran input tidak terpencil dan Dua (2) saluran keluaran Voltan. Modul ini ialah modul slot tunggal yang menggabungkan keupayaan input dan output

Modul gabungan ini serasi untuk digunakan dengan perkakasan gaya tetap atau modular SLC 500. Pasang modul ini pada mana-mana slot dalam casis utama kecuali slot 0 di mana pengawal dipasang. Ia juga boleh dipasang dalam modul pengembangan atau stesen I/O jauh. Jika digunakan dalam stesen I/O Jauh, modul ini mungkin tidak dipasang dalam slot 0 slot yang disebutkan dikhaskan untuk penyesuai komunikasi seperti Remote I/O (RIO), Data Highway Plus (DH+) dan Penyesuai Komunikasi Ethernet.

Modul ini menyumbang kepada penjimatan ruang panel dan memaksimumkan slot yang tersedia untuk mana-mana rak SLC 500. Terutamanya dalam perkakasan gaya modular, modul ini mungkin dipasang secara strategik untuk pembahagian IO yang betul.

Modul Julat input semasa ialah -20 hingga +20 mA dengan penarafan maksimum yang dibenarkan -30 hingga +30 mA. Untuk input Voltan, julat input yang dibenarkan ialah -10 hingga +10V dc - 1 LSB. Input semasa diterjemahkan kepada -16,384 hingga +16,384 data mentah dan isyarat Voltan diterjemahkan kepada -32,768 hingga +32,767 data mentah. Resolusi penukar bahagian input ialah 16 Bit dengan kebolehulangan +/- 1 LSB. Untuk bahagian output, resolusi penukar ialah 14 Bit dengan bukan lineariti 0.05 %.

Spesifikasi teknikal untuk 1746-NIO4I

Nombor Bahagian/No. Katalog : 1746-NIO4I

Siri : SLC 500

Jenis Modul : Modul Gabungan Analog

Input: 2

Julat isyarat input: -20 hingga +20 mA; -10 hingga +10V dc

Arus Satah Belakang (24 Volt): 145 miliamp

Julat Voltan Keluaran : -10 hingga +10V dc - 1 LSB

Arus Satah Belakang (5 Volt) : (5 Volt)55 mA; (24 Volt) 145 mA

Lebar jalur : 10 Hertz

Masa Kemas Kini : 512 mikrosaat

Resolusi: 16 bit masuk, 14 bit keluar

Jawapan Langkah: 60 milisaat masuk, 2.5 milisaat keluar

Pengasingan Voltan yang Diuji: 500 Volt

Perkhidmatan Kami:

1、Semua produk kami adalah baru dan asli, dan berkualiti

2、Harga kami sangat kompetitif.

3、 Kami mempunyai kuantiti yang banyak dalam stok, jadi kami boleh membantu pelanggan mendapatkan komponen yang sukar diperoleh.

4、Semua pertanyaan akan dinilai dan akan dijawab dalam 24.

Pembungkusan & Penghantaran:

1、100% jenama Baru dan Meterai Kilang Asal!

2、Waranti: 1 tahun

3、Pakej: Pembungkusan asal dengan karton.

4、Masa penghantaran: Dihantar dalam 3-7 hari selepas pembayaran

5、Semua barangan akan diuji sebelum penghantaran
