Modul Output Analog Allen Bradley 1746-NO4V SLC 500 Baru dan Asli Berkualiti tinggi

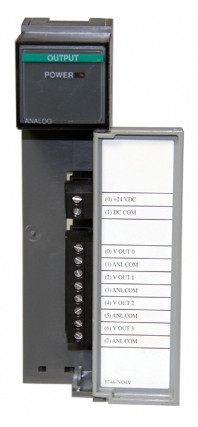

Allen Bradley 1746-NO4V Modul Output Analog SLC 500

Allen-Bradley 1746-NO4V ialah Empat (4) mata, modul keluaran voltan analog standard SLC 500 tidak terpencil. Ia mempunyai julat output -10 hingga 10 Volt -1 LSB DC dengan penarafan arus satah belakang 55 mA pada 5 Volt dan 145 mA pada 24 Volt. Bekalan kuasa 24 VDC luaran boleh digunakan dengan modul ini dengan mengaktifkan luaran SW1. Jika kuasa backplane mencukupi, kuasa backplane boleh digunakan sebagai sumber kuasa modul ini dan bukannya bekalan luaran. 1746-NO4V mempunyai pendawaian medan ke pengasingan satah belakang sebanyak 500 Volt DC, dan reaktans beban maksimum 1 µF dan arus beban maksimum 10 mA. Modul ini ialah modul yang ditentukur kilang dan menggunakan format komunikasi binari pelengkap 16-bit dua. 1746-NO4V disertakan dalam kepungan jenis terbuka dan dipasang pada casis 1746. Ia juga dilengkapi dengan penunjuk status LED dan blok terminal boleh tanggal (RTB). Saiz wayar yang disyorkan untuk modul ini ialah saiz wayar maksimum #14 AWG. Masa kemas kininya ialah 512 µs untuk semua saluran yang selari, dan ia mempunyai masa tindak balas langkah 2.5 ms pada 95%. Suhu operasi 1746-NO4V berjulat dari 32 hingga 140 darjah Fahrenheit, suhu tidak beroperasinya antara -40 hingga 185 darjah Fahrenheit dan kelembapan relatifnya yang tidak terpeluwap untuk operasi dan penyimpanan ialah 5 hingga 95%. 1746-NO4V mempunyai drift ketepatan keseluruhan maksimum +/- 54 ppm/darjah Celsius skala penuh.

Modul The1746-NO4V ialah modul keluaran analog Pengawal Logik Boleh Aturcara (PLC) yang dimiliki oleh platform produk SLC 500. Saluran keluaran modul ini menghasilkan isyarat voltan antara -10 hingga +10VDC isyarat.

Apabila memasang modul ini pada casis, panduan tertentu boleh digunakan untuk menentukan slot atau penetapan casis yang ideal bagi modul. Dua (2) faktor umum dipertimbangkan seperti Suhu ambien dan bunyi Elektrik. Untuk bunyi elektrik, modul disyorkan untuk dipasang jauh dari AC atau tahap voltan DC yang tinggi. Selain itu, sebaiknya pasang modul ini jauh dari bekalan kuasa sistem. Untuk pertimbangan suhu ambien, casis yang paling hampir dengan bahagian bawah kepungan ialah casis pemasangan yang disyorkan.

Modul ini tidak menyokong penyingkiran di bawah kuasa. Jangan sekali-kali mengeluarkan modul ini apabila kuasa digunakan kerana arka elektrik mungkin berlaku menyebabkan kerosakan pada litar elektronik. Modul ini juga boleh dipasang dengan Blok Terminal Boleh Alih (RTB) dipasang di panel hadapannya. Gunakan wayar 14 AWG dan hadkan maksimum dua (2) wayar yang ditamatkan dalam terminal yang sama. Ini adalah untuk menyediakan ruang untuk menyelesaikan masalah serta dapat menutup penutup modul. Output analog boleh diberikan kepada output pengawal PID, hasil daripada operasi Matematik atau nilai manual yang dimasukkan daripada Antara Muka Mesin Manusia (HMI), atau Kawalan Penyeliaan dan Pemerolehan Data (SCADA). Ini adalah sumber arahan kawalan. Ia juga boleh digunakan untuk menghantar semula isyarat untuk rujukan peranti lain untuk melaksanakan aplikasi pemantauan, rakaman dan penukarannya. Untuk pengawal bersendirian yang memerlukan penyelarasan kawalan seperti fungsi perkongsian beban, output analog boleh digunakan untuk menghantar isyarat rujukan semua pengawal dan peranti yang terlibat.

Spesifikasi teknikal untuk 1746-NO4V

Nombor Bahagian/No. Katalog : 1746-NO4V

Siri : SLC 500

Jenis Modul : Modul Output Analog

Arus Satah Belakang (5 Volt) : 55 miliamp

Keluaran : Empat (4)

Arus Satah Belakang (24 Volt): 145 miliamp

Voltan Keluaran: -10 hingga +10VDC

Output Skala Penuh: 10 VDC

Kaedah Penukaran : Tangga R-2R

Pengekodan Output Voltan: -32,768 kepada +32,764

Masa Kemas Kini : 512 mikrosaat

Arus Pesawat Belakang : (5 Volt) 55 miliamp; (24 Volt DC) 145 miliamp

Resolusi: 14 bit

Langkah Respon: 2.5 milisaat

Petunjuk: LED

Suhu Operasi Persekitaran : 0 hingga 60 darjah Celsius
